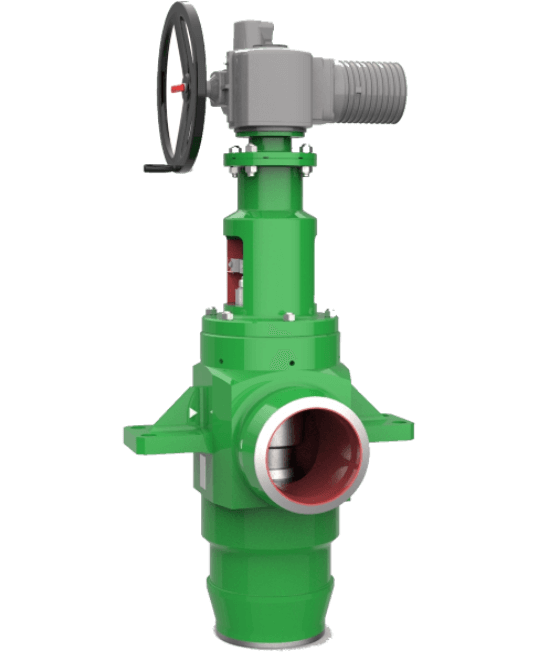

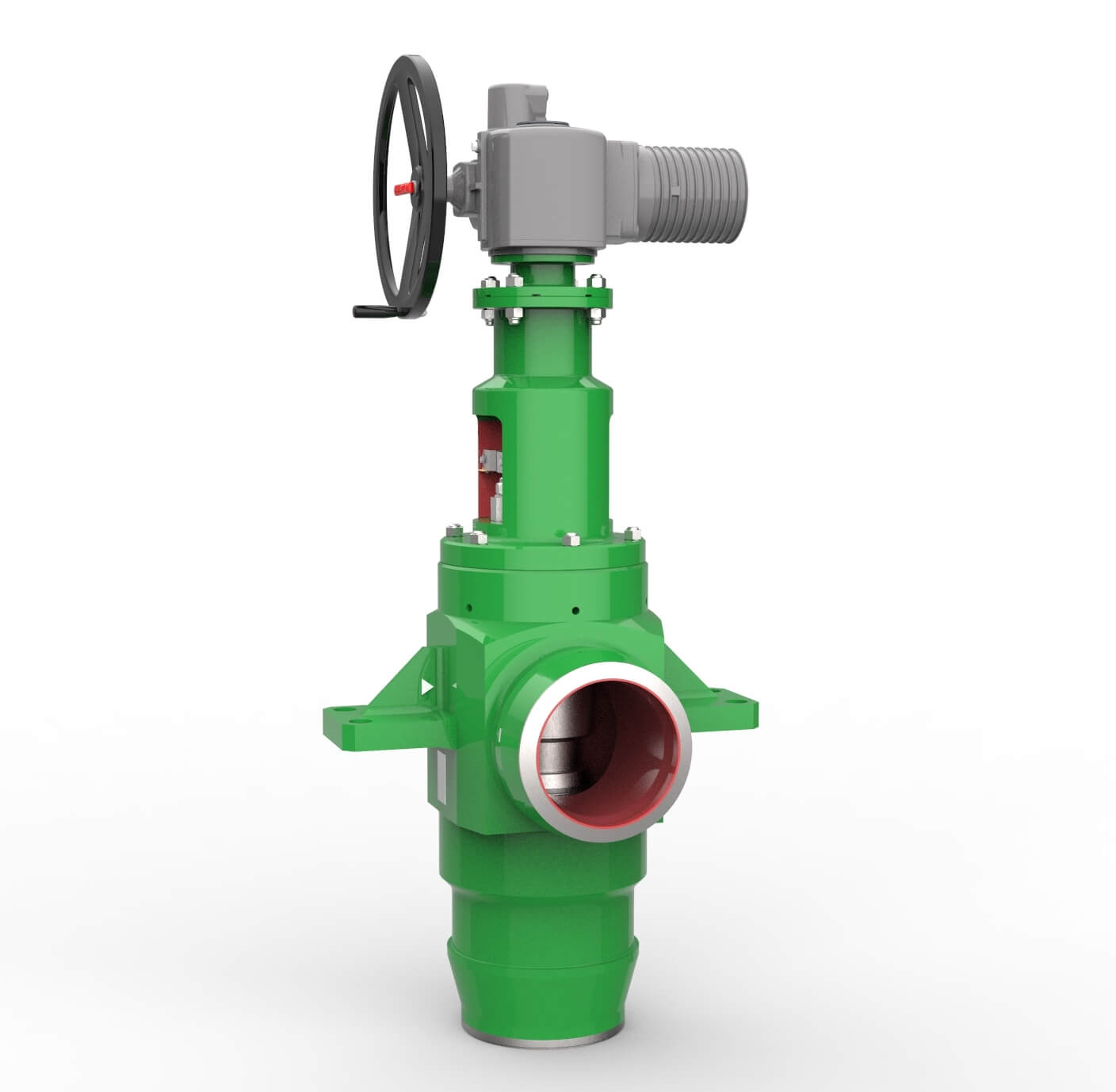

Быстродействующая редукционная установка сброса пара в атмосферу (БРУА)
Быстродействующая редукционная установка (БРУ-А) для АС с реакторами ВВЭР и РБМК предназначена для установки сброса пара в атмосферу при аварийных и переходных режимах работы энергоблока.
- Среда –перегретый пар.
- Рабочее давление на входе/выходе-16,7/2,0 МПа
- Рабочая температура на входе/выходе-500/425 °С
- Номинальный диаметр на входе/выходе - DN 250/DN 300
- Максимальный расход пара - 390 т/ч
- Класс и группа клапана - 3ВIIIC по НП-068-05
- Габаритные размеры - 660х790х1880 мм
- Вес - 974 кг

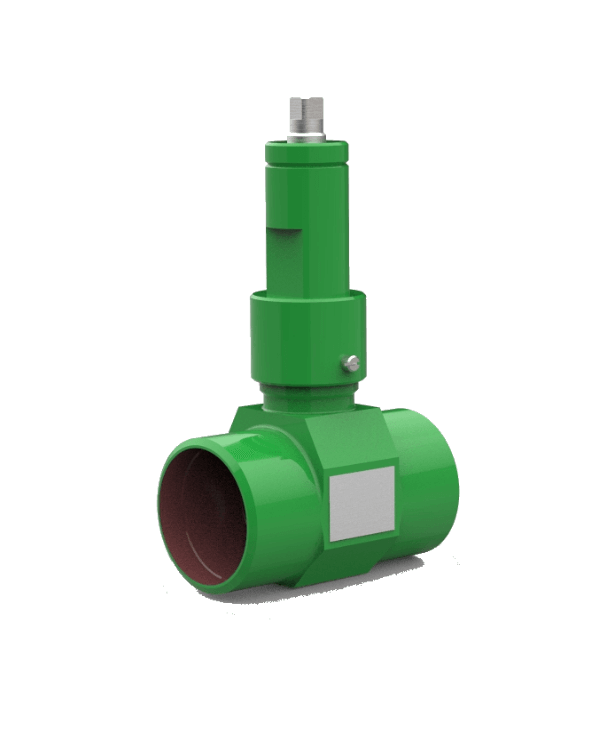

Устройство дроссельно регулирующее (ДРУ)
Устройство дроссельно-регулирующее предназначено для регулирования расхода рабочей среды в технологических схемах трубопроводов.
- Классификационное обозначение по НП-068-05 - 2ВIIв
- Номинальный диаметр DN, мм - 50, 100
Параметры рабочей среды
- Рабочее давление Рр, МПа - 3,2
- Рабочая температура tр, С - 235
- Рабочая среда - раствор борной кислоты 16-20г/л
- Расход через ДРУ, Q,м /ч - 11
Устройства изготавливались как опытно-промышленная партия и установлена на Нововоронежской АЭС-2.

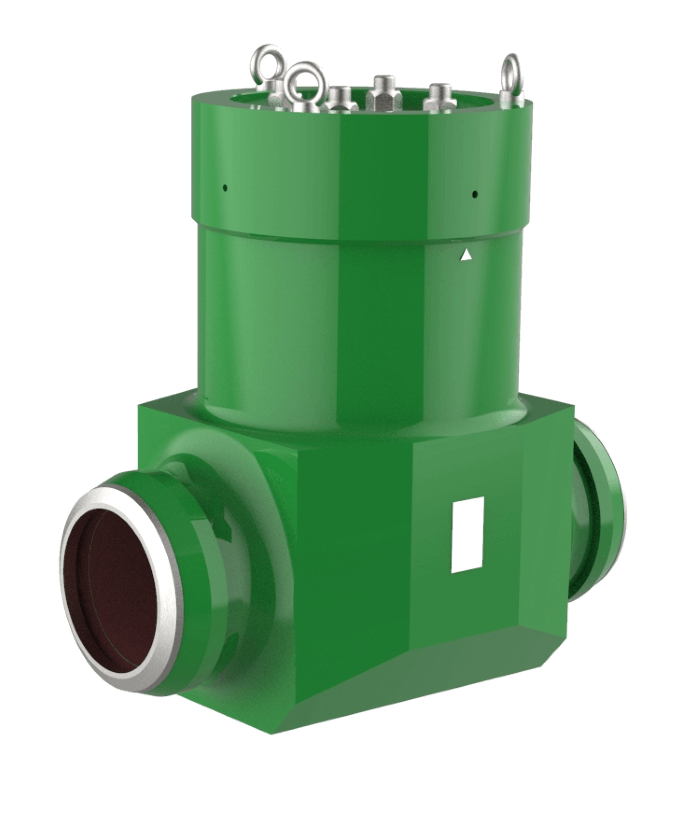

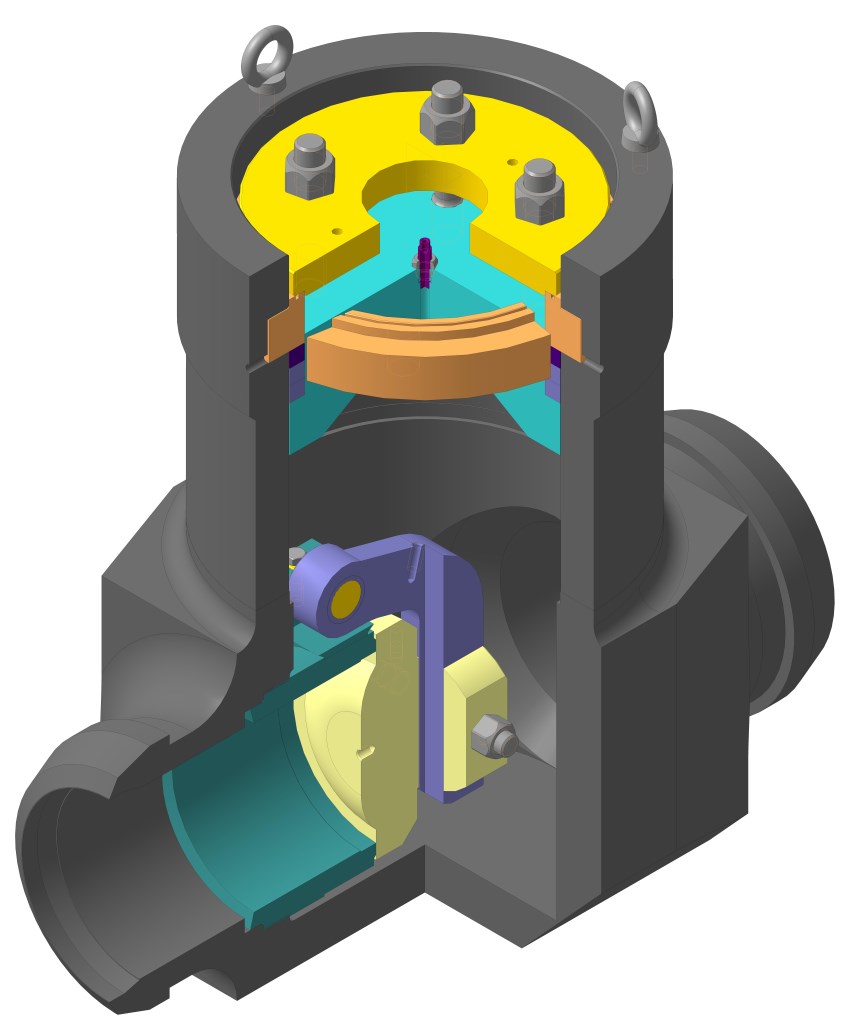

Клапан обратный
Клапан обратный для АС с реакторами ВВЭР и РБМК предназначен для установки в качестве запорного устройства на трубопроводах питательных насосов. Клапан автоматически закрывается при прекращении движения рабочей среды и открывается при перепаде давления рабочей среды на затворе ΔР0,03 МПа
- Рабочая среда –вода.
- Рабочее давление -20 МПа.
- Температура среды– 260 С.
- Номинальный диаметр DN 225
- Класс и группа клапана - 3ВIIIC по НП-068-05
- Габаритные размеры - 470х729х840 мм
- Вес - 705 кг

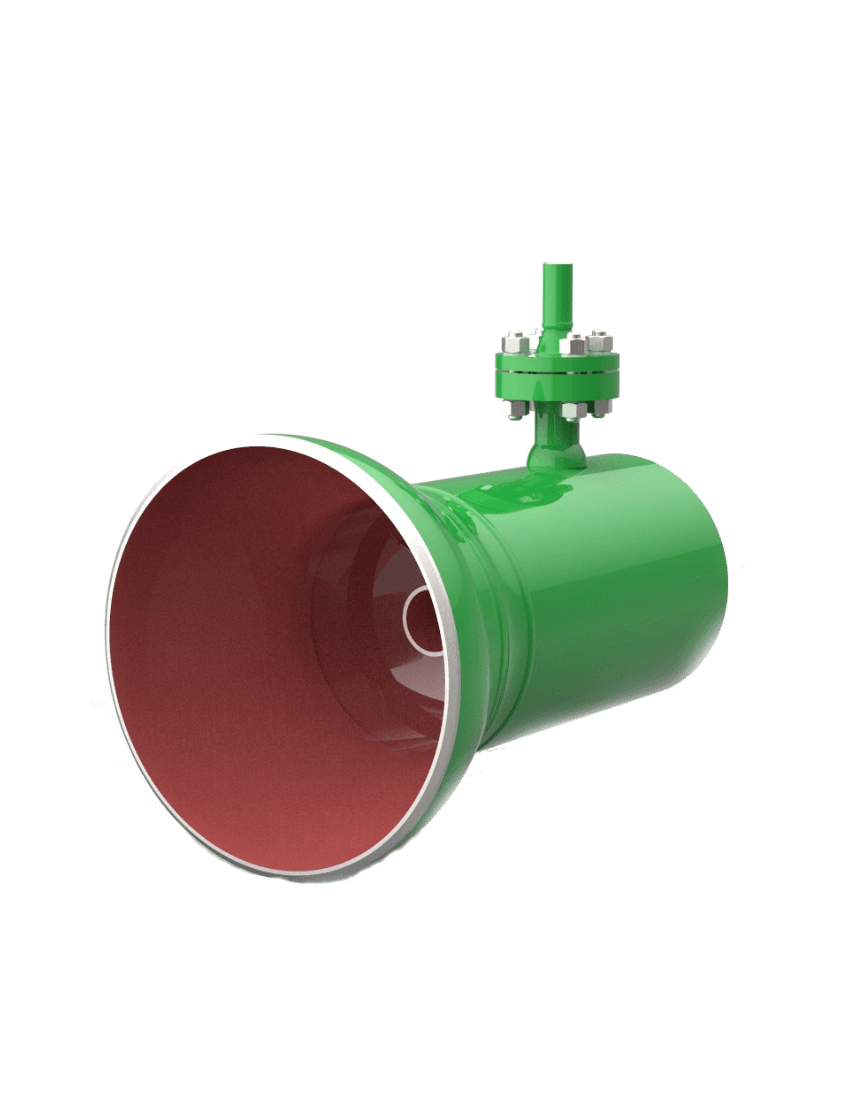

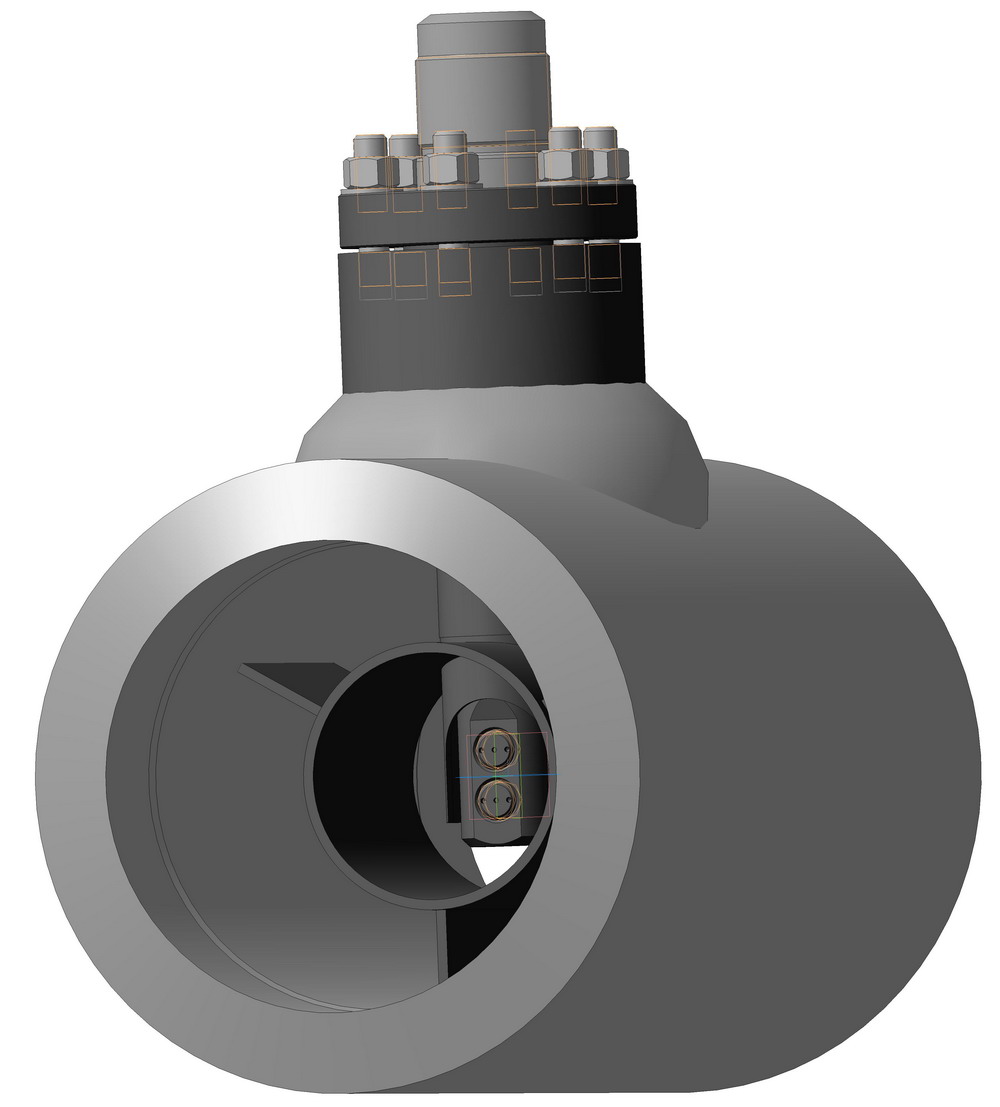

Охладитель пара
Охладитель пара используется в составе редукционно-охладительной установки (РОУ) производительностью 20 т/ч. Предназначен для понижения температуры пара.
- Материал корпуса 08Х18Н10Т.
- Температура «острого» пара на входе 182-158 С.
- Температура охлажденного пара 147-156 С.
- Температура охлаждающей воды 25-40 С.
- Рабочая среда – пар.
- Номинальное давление PN-1,6МПа.
- Номинальный диаметр DN 200/300.
- Габаритные размеры - 325х442х500 мм
- Вес - 32 кг

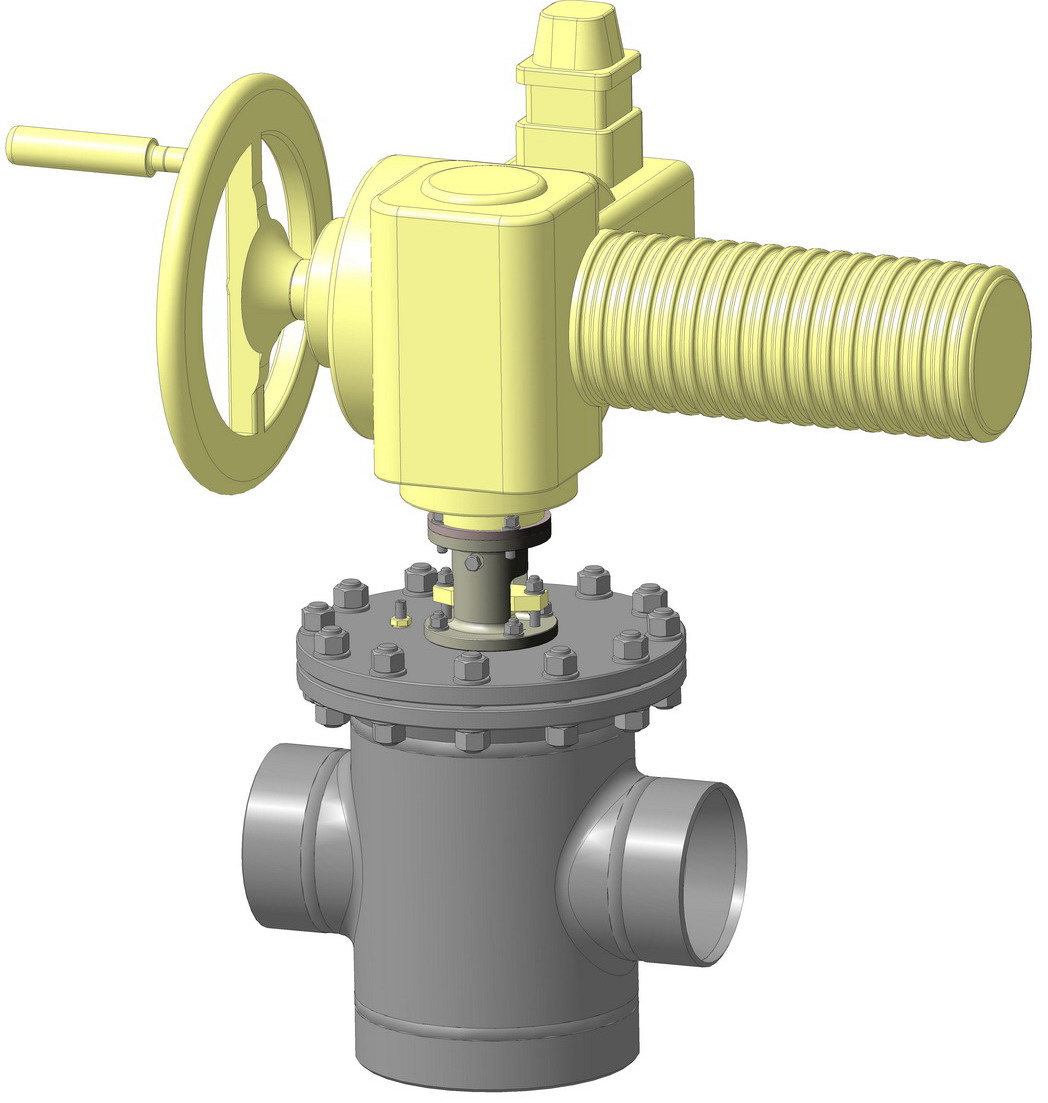

Клапан поворотно-регулирующий дисковый
Клапан поворотно-регулирующий дисковый. Предназначен для регулирования различных параметров рабочей среды (расхода, давления…) в технологических системах трубопроводов АЭС с реакторами ВВЭР, РБМК и БН.
Параметры рабочей среды:
- Давление расчетное Рр, МПа, не более - 1,6
- Номинальный диаметр ДУ 200, 250, 300
- Температура расчетная t, оС, не более - 200
- Рабочая среда - вода
- Пропускная способность Kv, м3/ч - 340
- Вид пропускной характеристики - линейная
- Класс герметичности затвора по ГОСТ Р 54808-2011 - III
Патрубки корпуса выполнены по технологии вытяжки горловин.

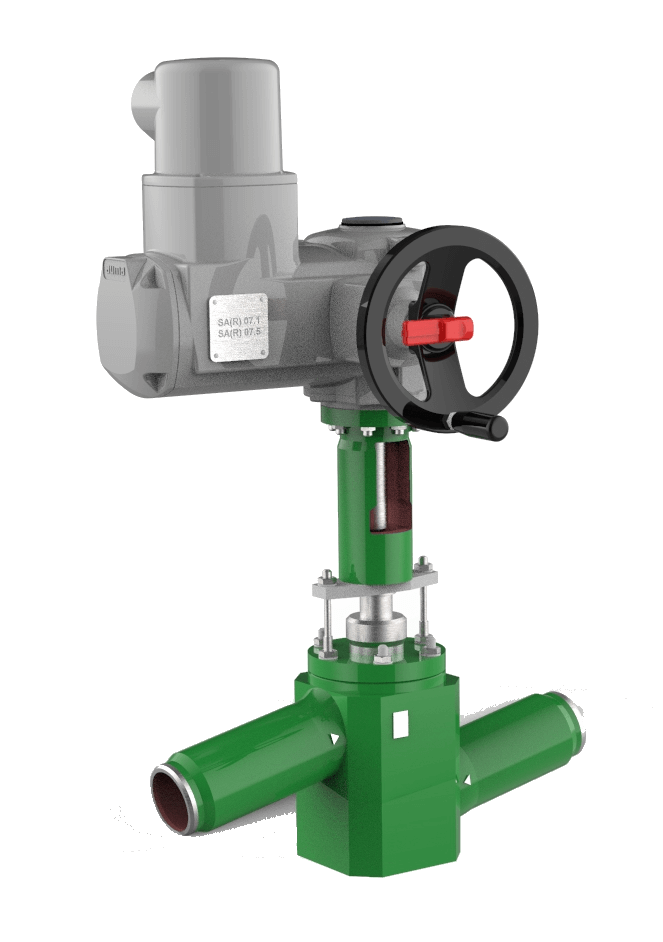

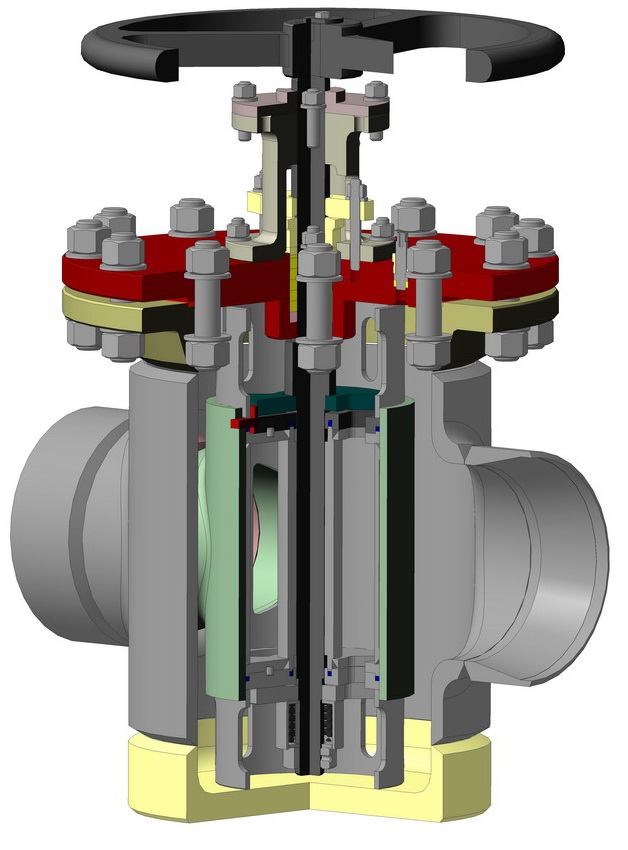

Клапан регулирующий
Предназначен для регулирования различных параметров рабочей среды (расхода, давления…) в технологических системах трубопроводов АЭС с реакторами ВВЭР, РБМК и БН.
Параметры рабочей среды:
- Давление расчетное Рр, МПа, не более - 1,6
- Номинальный диаметр ДУ 50
- Температура расчетная t, оС, не более - 250
- Рабочая среда - вода
- Пропускная способность Kv, м3/ч - от 50
- Вид пропускной характеристики - линейная
- Класс герметичности затвора по ГОСТ Р 54808-2011 - II
- Габаритные размеры - 118х400х650 мм
- Вес - 35 кг

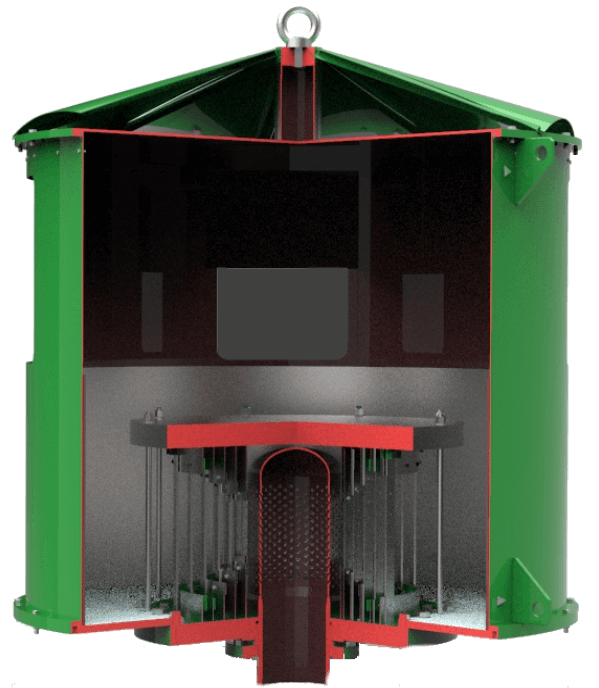

Шумоглушитель парового арматурного блока
Шумоглушитель быстродействующей редукционной установки(БРУ-А) для АС с реакторами ВВЭР и РБМК предназначена для снижения уровня шума при срабатывании БРУ-А.
- Среда –насыщенный пар
- Рабочее давление на входе - 2,0 МПа.
- Рабочая температура среды на входе/на выходе - 230 °С
- Номинальный диаметр на входе - /DN 400
- Максимальный расход пара - 1000 т/ч
- Класс безопасности - 4 по НП-001-97
- Габаритные размеры - 2457х2457х2815 мм
- Вес - 4700 кг

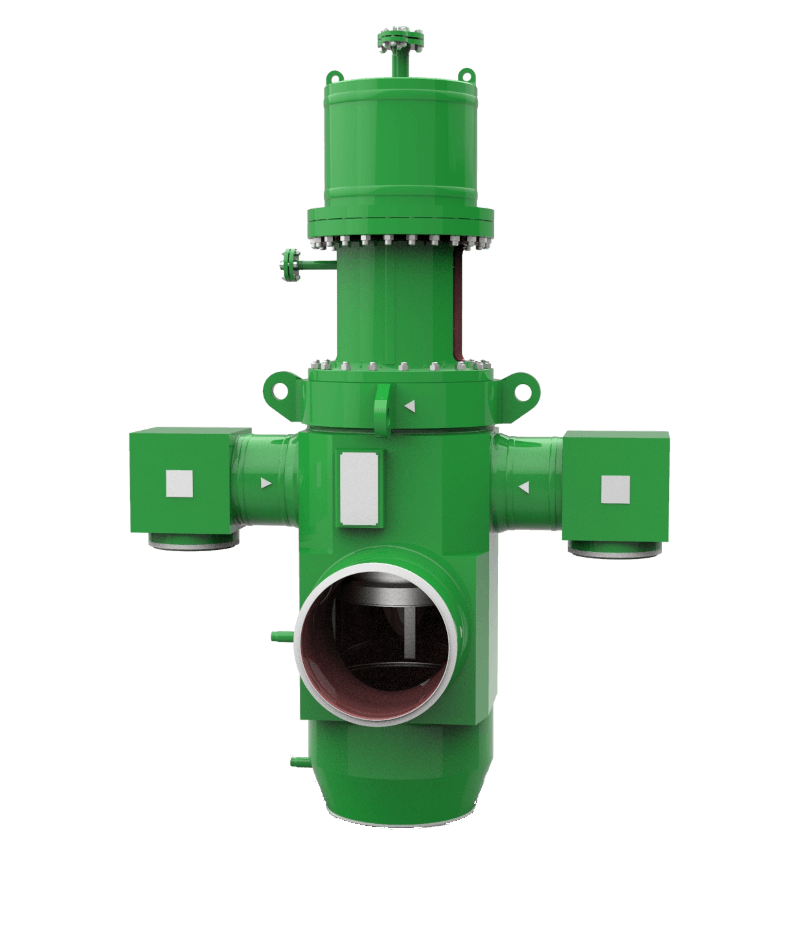

Клапан впускной быстродействующего защитного устройства (БДЗУ)
Клапан впускной быстродействующего защитного устройства (БДЗУ) для подогревателй высокого давления (ПВД) для АС с реакторами ВВЭР и РБМК предназначен для исключения повышения уровня конденсата в паровом пространстве ПВД турбоустановки К-1000-60/3000 для АЭС "Куданкулам", Индия.
- Среда – вода
- Рабочее давление - 11,7 МПа.
- Рабочая температура среды - 230 °С
- Номинальный диаметр на входе/ на выходе DN 500/DN 500
- Номинальный диаметр переходных патрубков DN 300
- Класс и группа клапана - 3ВIIIC по НП-068-05
- Габаритные размеры - 950х1866х2650 мм
- Вес - 3740 кг

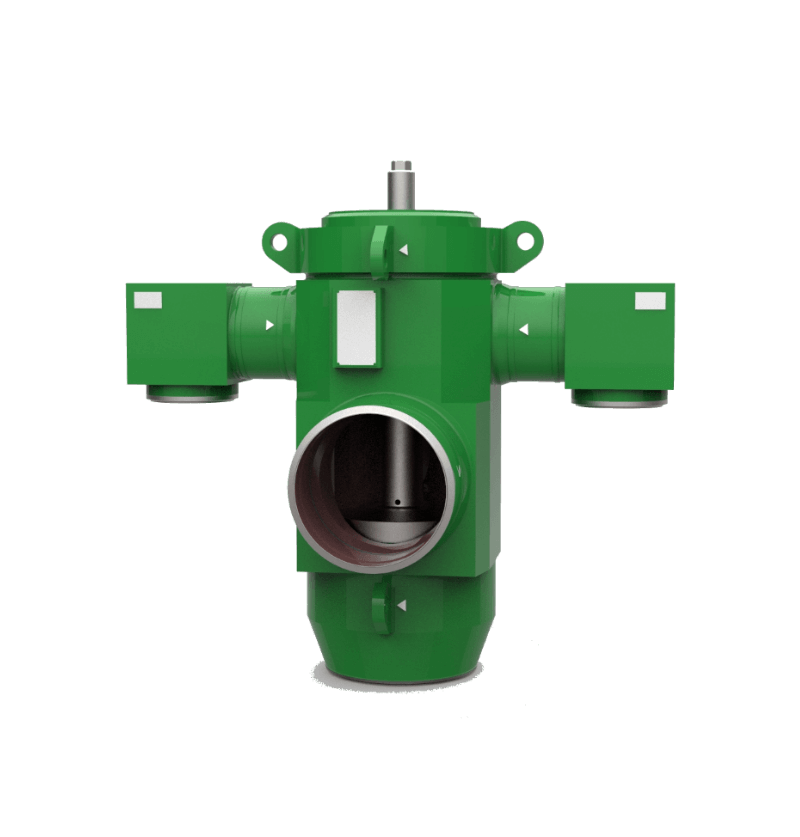

Клапан обратный быстродействующего защитного устройства (БДЗУ)
Клапан обратный быстродействующего защитного устройства (БДЗУ) для подогревателй высокого давления (ПВД) для АС с реакторами ВВЭР и РБМК предназначен для исключения повышения уровня конденсата в паровом пространстве ПВД турбоустановки К-1000-60/3000 для АЭС "Куданкулам", Индия.
- Среда – вода
- Рабочее давление - 11,7 МПа.
- Рабочая температура среды - 230 °С
- Номинальный диаметр на входе/ на выходе DN 500/DN 500
- Номинальный диаметр переходных патрубков DN 300
- Класс и группа клапана - 3ВIIIC по НП-068-05
- Габаритные размеры - 950х1866х1766 мм
- Вес - 3205 кг

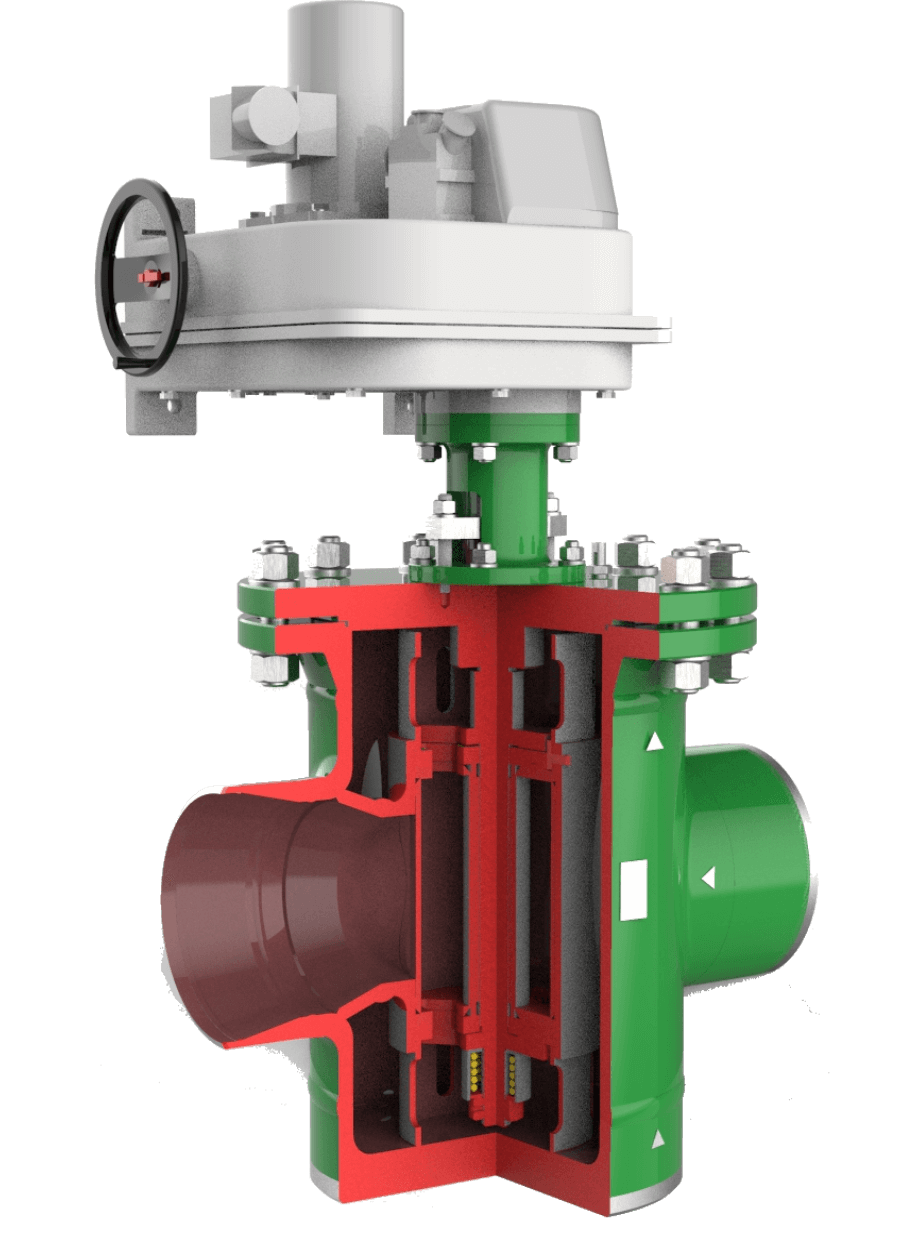

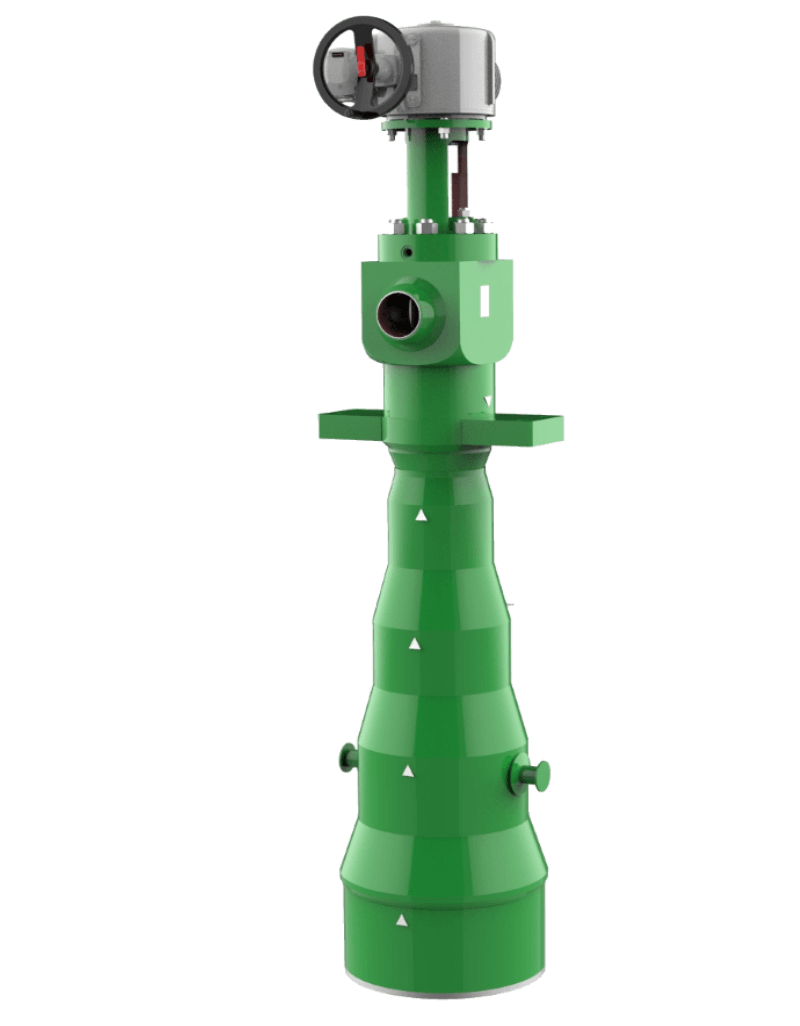

Регулирующий клапан с дросселирующим устройством
Регулирующий клапан с дросселирующим устройством АС с реакторами ВВЭР и РБМК предназначен для регулирования расхода и давления пара в системе паропроводов энергоблока.
- Среда –перегретый пар
- Рабочее давление на входе/ на выходе -6,8/0,7 МПа.
- Рабочая температура среды -284 °С
- Номинальный диаметр на входе/ на выходе DN 150/DN 600, DN 125/DN 400
- Максимальная пропускная способность Kv, м3/ч - 590, 278
- Вид пропускной характеристики - линейная
- Класс и группа клапана - 3ВIIIC по НП-068-05
- Габаритные размеры - 730х1115х3395 мм
- Вес - 1338/1136 кг
Затворы поворотные дисковые
Затворы поворотные дисковые (затворы) со встроенным приводом для АС с реакторами ВВЭР и РБМК применяются в качестве запорных, регулирующих и запорно-регулирующих устройств на трубопроводах
- Среда –вода, пар
- Рабочее давление - 1,6 МПа.
- Рабочая температура среды - 200 °С
- Номинальный диаметр DN 150,200,250,300,400,500,600,700,800
- Класс безопасности - 4 по НП-001-97

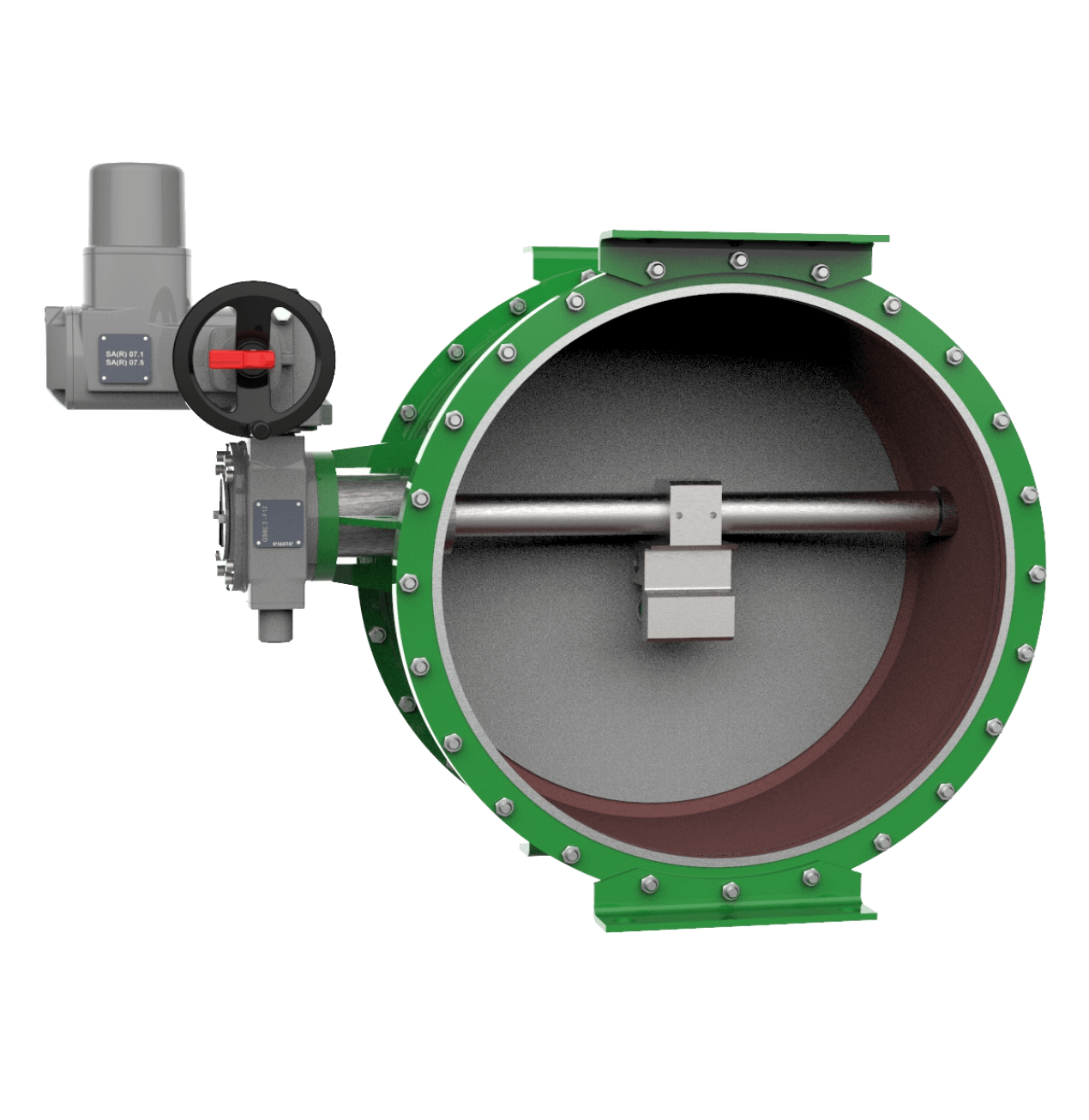

Клапан герметический
Клапан герметический для АС с реакторами ВВЭР и РБМК предназначен для установки в качестве запорного устройства на трубопроводах и воздуховодах в гермозоне, в помещения зоны контролируемого доступа. Клапан герметический так же устанавливаются в качестве запорных устройств в системах аварийной вытяжной пожарной вентиляции первого и второго контуров энергоблоков типа БН для удаления продуктов горения натрия.
- Среда –воздух, продукты горения
- Рабочее давление - 5 кПа.
- Максимальная температура среды - 370°С
- Номинальный диаметр DN 200, 250, 300, 400, 600, 800, 1000, 1400, 1600
- Класс и группа клапана - 2ВIIIC, 3ВIIIC по НП-068-05

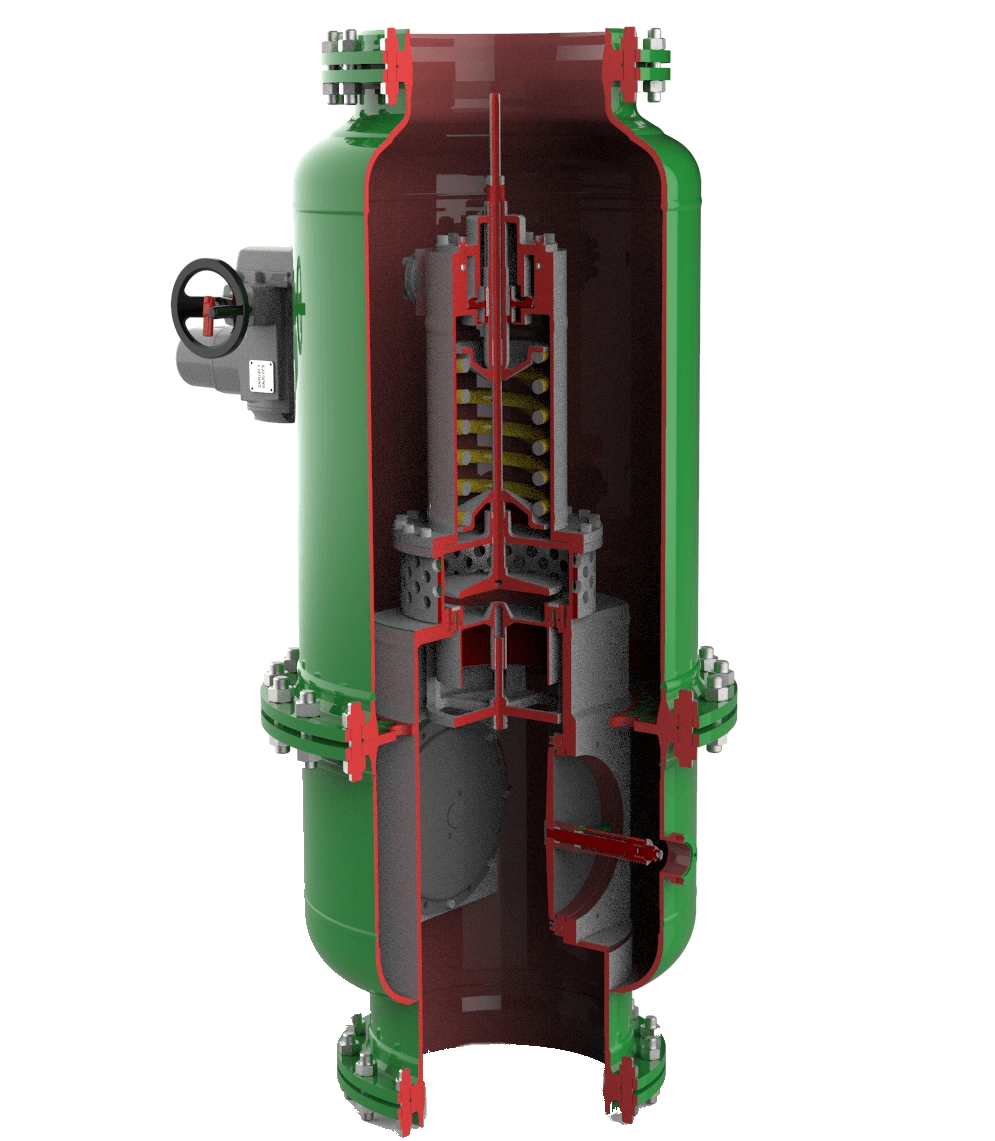

Предохранительный клапан впуска и защемления воздуха
Предохранительный клапан впуска и защемления воздуха для АС с реакторами ВВЭР и РБМК предназначен для установки в системе вакуумирования конденсатора. По функциональному назначения клапан предназначен для:
- удаления избыточного количества воздуха, движущегося с высокой скоростью при первичном заполнении системы теплоносителем;
- впуска воздуха при опорожнении системы трубопровода, поддержания атмосферного давления в трубопроводе, а так же предотвращения "схлопывания" и кавитационных повреждений трубопровода
- удаления воздуха из системы, находящегося под давлением.
- Среда –оборотная охлаждающая вода
- Рабочее давление - 0,5 МПа.
- Максимальная температура среды - 100°С
- Номинальный диаметр DN 400,
- Класс безопасности клапана - 4 по НП-001-97
- Габаритные размеры - 755х1025х1700 мм
- Вес - 516 кг
