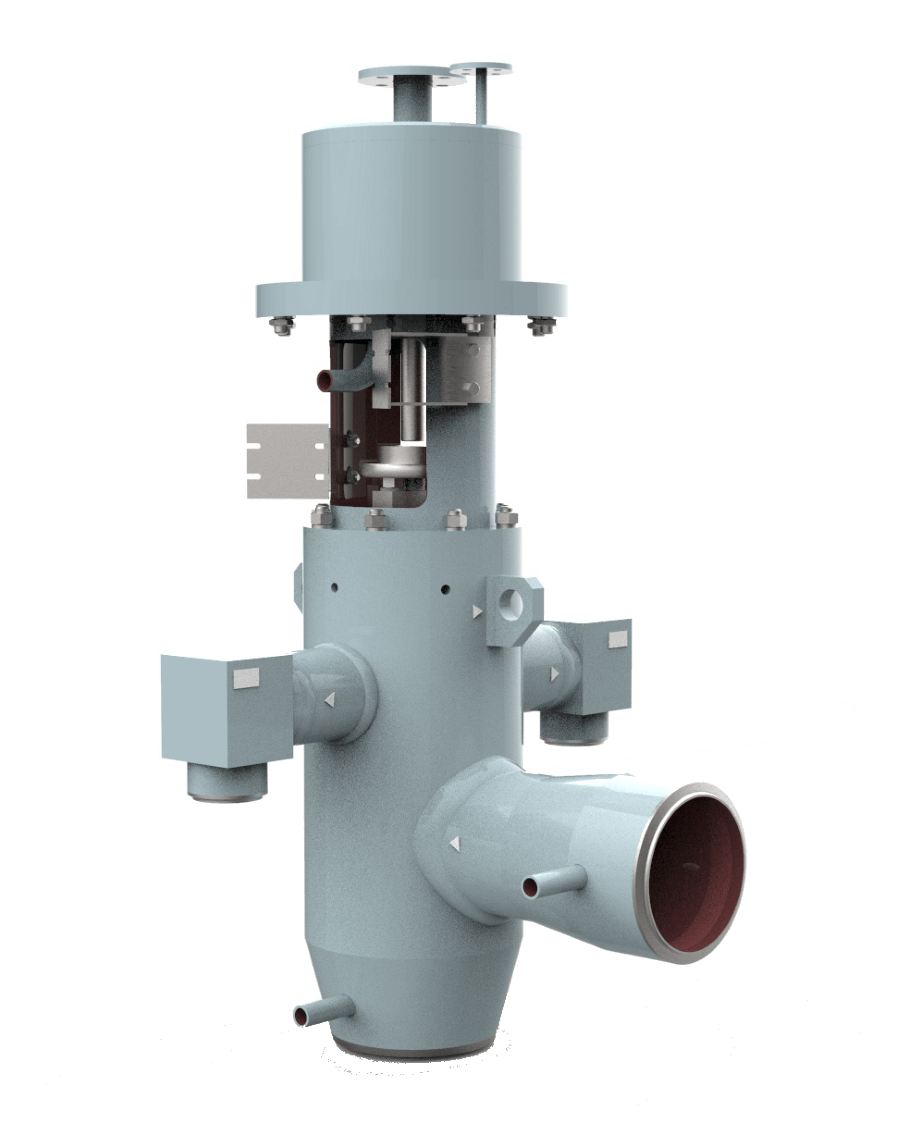

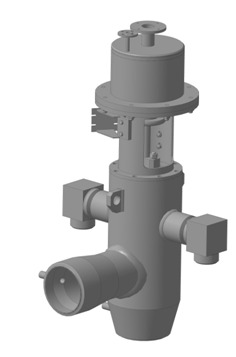

Клапан впускной
Клапаны устанавливаются в быстродействующем защитном устройстве (БЗДУ) подогревателей высокого давления (ПВД) и предназначены для защиты турбины от попадания питательной воды и защиты корпуса ПВД от разрушения в случае превышения уровня воды выше допустимого (в случае разрыва труб, появления свищей в местах сварочных стыков трубной системы, резкого уменьшения количества отводимого конденсата и др.). Клапаны впускные изготавливается в соответствии с ТУ 3742-005-27201850-2015.
Клапан устанавливается в вертикальном положении.
Среда – питательная вода.
Способ управления – гидропривод.
Присоединительные концы – под приварку.
Технические характеристики
| Шифр изделия |
Условный диаметр Дy, мм |
Параметры |
Масса, кг |
| Давление рабочее, Рр,Мпа (кгс/см2) |
Температура рабочая, t,°c (к)
|
Давление конденсата в гидроприводе рр,мпа (кгс/см2) |
пропускная способность, т/ч |
| ТЭ-360бсм |
200 |
18(180) |
170(443) |
1,0 ¸2,5 (10 ¸ 25) |
360 |
572 |
| ТЭ-362бсм |
225 |
23(230) |
180(453) |
1,0 ¸2,5 (10 ¸ 25) |
350 |
654 |
| ТЭ-364бсм |
250 |
23(230) |
180(453) |
1,0 ¸2,5 (10 ¸ 25) |
425 |
722 |
| ТЭ-366бсм |
275 |
26,5(265) |
160(433) |
1,0 ¸2,5 (10 ¸ 25) |
700 |
1620 |
| ТЭ-368бс |
400 |
23(230) |
170(443) |
1,2 ¸2,0 (12 ¸ 20) |
1670 |
3540 |
| ТЭ-466бсм |
250 |
38(380) |
160(433) |
1,0 ¸2,5 (10 ¸ 25) |
874 |
1723 |
| ТЭ-471бс |
300 |
38(380) |
170(443) |
1,0 ¸1,6 (10 ¸ 16) |
1200 |
2500 |
| ТЭ-473бс |
350 |
38(380) |
170(443) |
1,0 ¸2,0 (10 ¸ 20) |
475 |
4474 |
| ТЭ-481бс |
400 |
38(380) |
170(443) |
1,0 ¸2,0 (10 ¸ 20) |
1706 |
4738 |
|

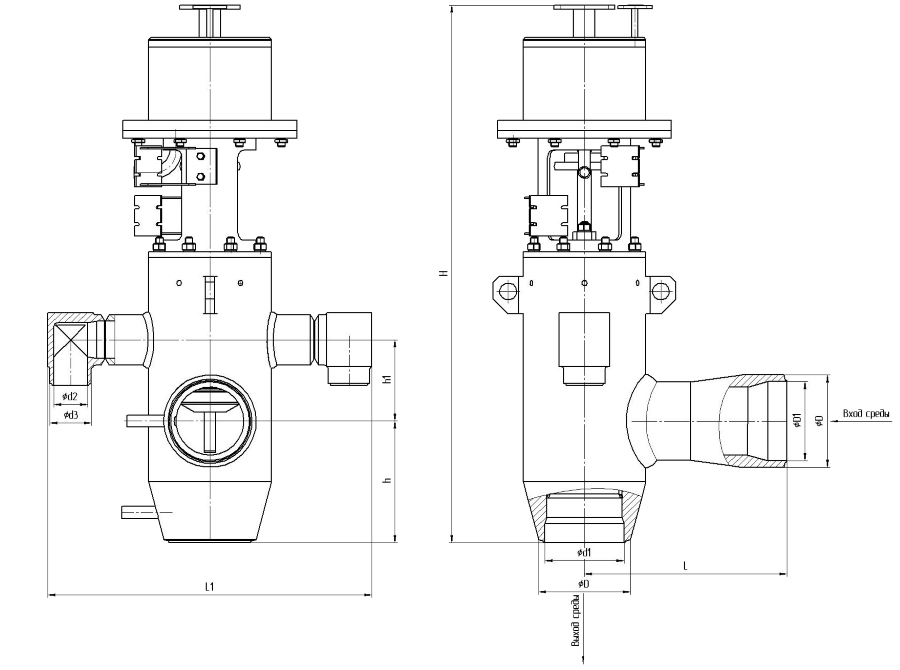

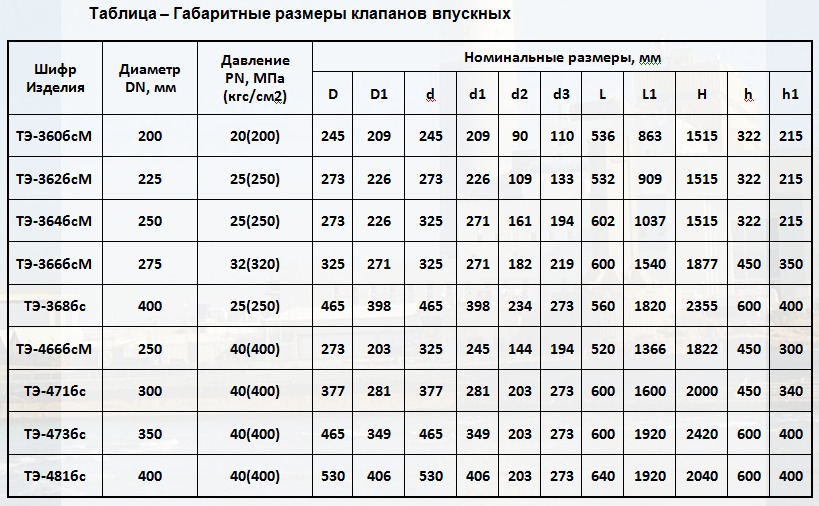

Присоединительные размеры
| Шифр изделия |
Диаметр Условный dn, мм |
Давление условное pn, мпа (кгс/см2) |
Номинальные размеры, мм |
| D |
D1 |
d |
d1 |
d2 |
d3 |
L |
L1 |
H |
h |
h1 |
| ТЭ-360бсм |
200 |
20(200) |
245 |
209 |
245 |
209 |
90 |
110 |
536 |
863 |
1423 |
322 |
215 |
| ТЭ-362бсм |
225 |
25(250) |
273 |
226 |
273 |
226 |
109 |
133 |
532 |
909 |
1423 |
322 |
215 |
| ТЭ-364бсм |
250 |
25(250) |
325 |
271 |
273 |
226 |
161 |
194 |
602 |
1037 |
1423 |
322 |
215 |
| ТЭ-366бсм |
275 |
32(320) |
325 |
271 |
325 |
271 |
182 |
219 |
600 |
1540 |
1877 |
450 |
350 |
| ТЭ-368бс |
400 |
25(250) |
465 |
398 |
465 |
398 |
234 |
273 |
560 |
1820 |
2355 |
600 |
400 |
| ТЭ-466бсм |
250 |
40(400) |
273 |
203 |
325 |
245 |
144 |
194 |
520 |
1366 |
1822 |
450 |
300 |
| ТЭ-471бс |
300 |
40(400) |
377 |
281 |
377 |
281 |
203 |
273 |
600 |
1600 |
2000 |
450 |
340 |
| ТЭ-473бс |
350 |
40(400) |
465 |
349 |
465 |
349 |
203 |
273 |
600 |
1920 |
2420 |
600 |
400 |
| ТЭ-481бс |
400 |
40(400) |
530 |
406 |
530 |
406 |
203 |
273 |
640 |
1920 |
2040 |
600 |
400 |
|
