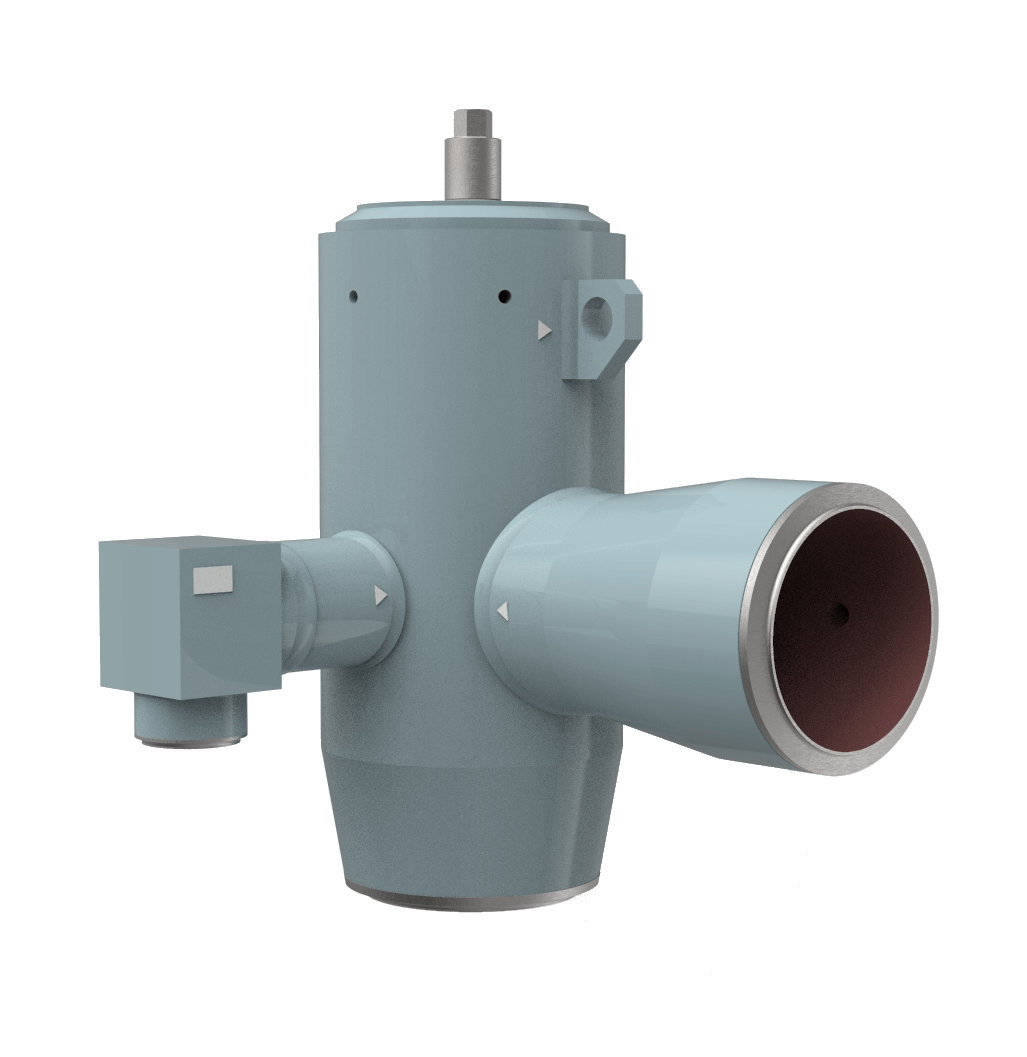

Клапан обратный
Клапаны обратные устанавливаются в быстродействующем защитном устройстве (БЗДУ) подогревателей высокого давления (ПВД) и предназначены для защиты турбины от попадания питательной воды и защиты корпуса ПВД от разрушения в случае превышения уровня воды выше допустимого (в случае разрыва труб, появления свищей в местах сварочных стыков трубной системы, резкого уменьшения количества отводимого конденсата и др.). Клапаны обратный изготавливается в соответствии с ТУ 3742-005-27201850-2015.
Клапан устанавливается в вертикальном положении.
Среда – питательная вода.
Способ управления – автоматический
Присоединительные концы – под приварку

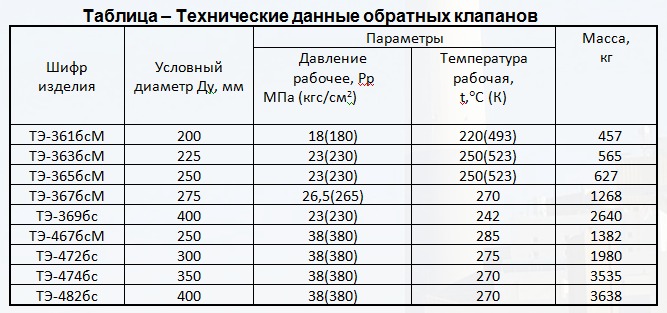

Технические характеристики
| Шифр изделия |
Условный диаметр Дy, мм |
Параметры |
Масса, кг
|
| Давление рабочее, Рр Мпа (кгс/см2)
|
Температура рабочая, t,°c (к) |
Пропускная способность, т/ч |
| ТЭ-361бсм |
200 |
18(180) |
220(493) |
360 |
457 |
| ТЭ-363бсм |
225 |
23(230) |
250(523) |
350 |
565 |
| ТЭ-365бсм |
250 |
23(230) |
250(523) |
425 |
627 |
| ТЭ-367бсм |
275 |
26,5(265) |
270 |
700 |
1268 |
| ТЭ-369бс |
400 |
23(230) |
242 |
1670 |
2640 |
| ТЭ-467бсм |
250 |
38(380) |
285 |
874 |
1382 |
| ТЭ-472бс |
300 |
38(380) |
275 |
1200 |
1980 |
| ТЭ-474бс |
350 |
38(380) |
270 |
475 |
3535 |
| ТЭ-482бс |
400 |
38(380) |
270 |
1706 |
3638 |
|

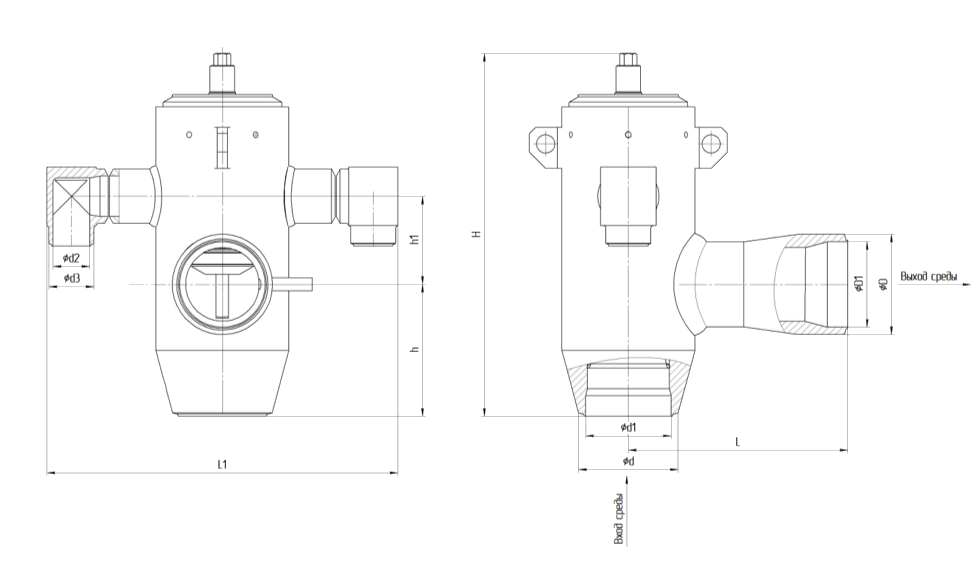

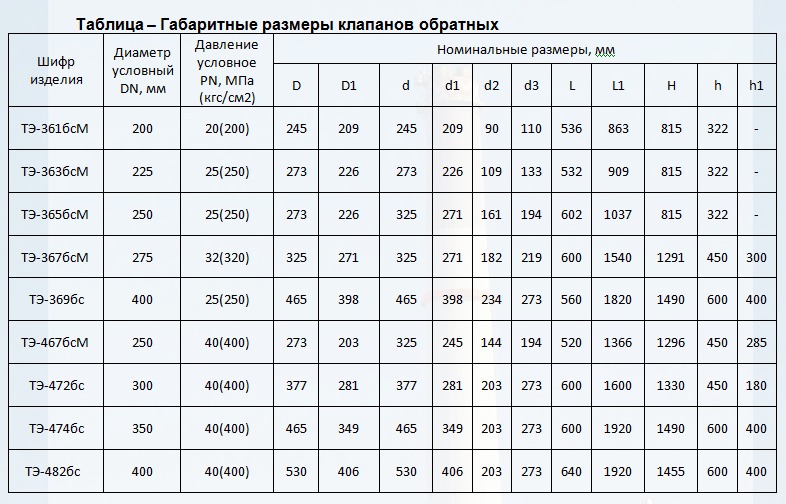

Присоединительные размеры
| Шифр изделия |
Диаметр условный dn, мм |
Давление условное pn, мпа (кгс/см2) |
Номинальные размеры, мм |
| D |
D1 |
d |
d1 |
d2 |
d3 |
L |
L1 |
H |
h |
h1 |
| ТЭ-361бсм |
200 |
20(200) |
245 |
209 |
245 |
209 |
90 |
110 |
536 |
863 |
815 |
322 |
- |
| ТЭ-363бсм |
225 |
25(250) |
273 |
226 |
273 |
226 |
109 |
133 |
532 |
909 |
815 |
322 |
- |
| ТЭ-365бсм |
250 |
25(250) |
325 |
271 |
273 |
226 |
161 |
194 |
602 |
1037 |
815 |
322 |
- |
| ТЭ-367бсм |
275 |
32(320) |
325 |
271 |
325 |
271 |
182 |
219 |
600 |
1540 |
1291 |
450 |
300 |
| ТЭ-369бс |
400 |
25(250) |
465 |
398 |
465 |
398 |
234 |
273 |
560 |
1820 |
1490 |
600 |
400 |
| ТЭ-467бсм |
250 |
40(400) |
273 |
203 |
325 |
245 |
144 |
194 |
520 |
1366 |
1296 |
450 |
285 |
| ТЭ-472бс |
300 |
40(400) |
377 |
281 |
377 |
281 |
203 |
273 |
600 |
1600 |
1330 |
450 |
180 |
| ТЭ-474бс |
350 |
40(400) |
465 |
349 |
465 |
349 |
203 |
273 |
600 |
1920 |
1490 |
600 |
400 |
| ТЭ-482бс |
400 |
40(400) |
530 |
406 |
530 |
406 |
203 |
273 |
640 |
1920 |
1455 |
600 |
400 |
|
