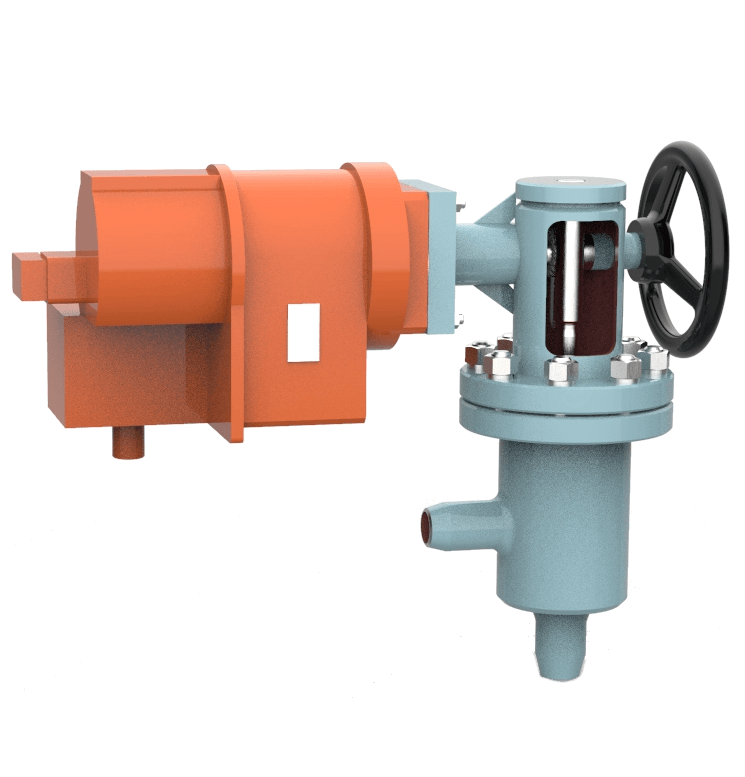

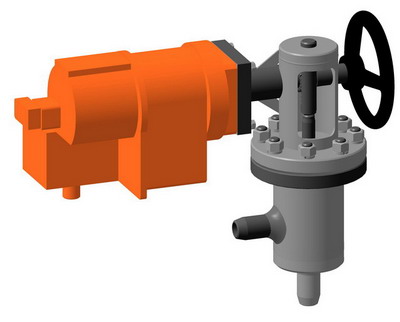

Топливная арматура: предохранительно-запорный клапан (ПЗК) мазутный

Отсекающий предохранительно-запорный паромазутный клапан со встроенным электромеханизмом изготовлен в соответствии с ТУ 3742-001-27201850-95 и служит для автоматического прекращения подачи жидкого топлива(мазута) в топку котла.

Клапан предпочтительно устанавливается на горизонтальном трубопроводе, однако, допускается вертикальная компоновка. ПЗК может управляться как автоматически и дистанционно с пульта управления для осуществления открытия (взвода) и закрытия (сброса) при помощи блока управления и защиты (БУП У) электромеханизма (МБОВ), так и вручную - непосредственно с исполнительного механизма.

Технические характеристики мазутных предохранительно-запорных клапанов:

1. Основная рабочая среда ГОСТ 10585 жидкое топливо (мазут)
2. Тип присоединения сварное
3. Класс герметичности по ГОСТ 9544 А (первый)
4. Привод МБОВ-25/1-0,25
механизм взвода - планетарный редуктор
механизм сброса - пружинный с электромагнитной защелкой
5. Управление БУПУ
6. 6 Блок аварийной защиты БАЗ-01М
7. Тип конструкции угловая,
затвор - металл по металлу
8. Напряжение (частота) питания электромеханизма, В (Гц) эл. цепи механизма взвода - переменное, 220 (50)
эл. цепи механизма сброса - постоянное, 220
9. Мах потребляемая мощность электромеханизма, Вт 50 (20)
10. Номинальный противодействующий момент нагрузки, Нм 25
11. Наработка на отказ до капремонта, циклов, не менее 500
12. Степень защиты по ГОСТ 14254 для МБО IP-65
13. Механизм МБОВ имеет взрывобезопасный уровень взрывозащиты, вид взрывозащиты "взрывонепроницаемая оболочка", маркировку взрывозащиты 1ExdIIBT5, и может применяться во взрывоопасных зонах согласно ГОСТ Р 51330.9 и ГОСТ 51330.13 и другим нормативно-техническим документам, определяющим применимость электрооборудования во взрывоопасных зонах, где возможно образование взрывоопасных смесей категории IIА и IIВ групп Т1, Т2, Т3, Т4, Т5 согласно ГОСТ Р 51330.5.
14. Время закрытия клапана, сек, не более 1
15. Время полного открытия клапана, сек. 15+10%
16. Максимальная температура рабочей среды, °С (К) для топливного мазута- плюс 150 (423)
технологическая продувка паром (кратковременная) - плюс 250 (523)
17. Минимальная температура рабочей среды, °С (К) плюс 50 (323)
18. Температура окружающей среда ГОСТ 15150, °С (К) УХЛ2 (районы с умеренным и холодным климатом):
-плюс 40 (313)
-минус 60 (213)
Т2 (районы с тропическим климатом):
-плюс 50 (323)
-минус 10 (263)

Технические данные мазутных предохранительно-запорных клапанов:

Шифр изделия Обозначение чертежа Dу, мм Ру , МПа (кгс/см2) *Масса, кг
ЭК-303М ЭМИ 491120.001 25 6,3 (63) 20,9
ЭК-304М ЭМИ 491120.002 20 20,7
ЭК-302М ЭМИ 491120.003 32 21,6
ЭК-301М ЭМИ 491120.004 50 26

* Масса дана без учета массы привода

Габаритные и присоединительные размеры мазутных предохранительно-запорных клапанов:



Обозначение Dу, мм Размеры, мм *Масса, кг **Электромеханизм
H L h
ЭМИ 715312.002 (ЭК-304М) 20 410 467 132 20,7 МБОВ-25/1-0,25
ЭМИ 715312.001 (ЭК-303М) 25 20,9
ЭМИ 715312.003 (ЭК-302М) 32 21,6
ЭМИ 715312.004 (ЭК-301М) 50 456 461 164 26

* Масса без учета массы привода.
** Возможна установка другого электромеханизма


Схемы подключения и управления электромеханизмом находятся на сайте производителя.
