Топливная арматура: предохранительно-запорный клапан (ПЗК) газовый

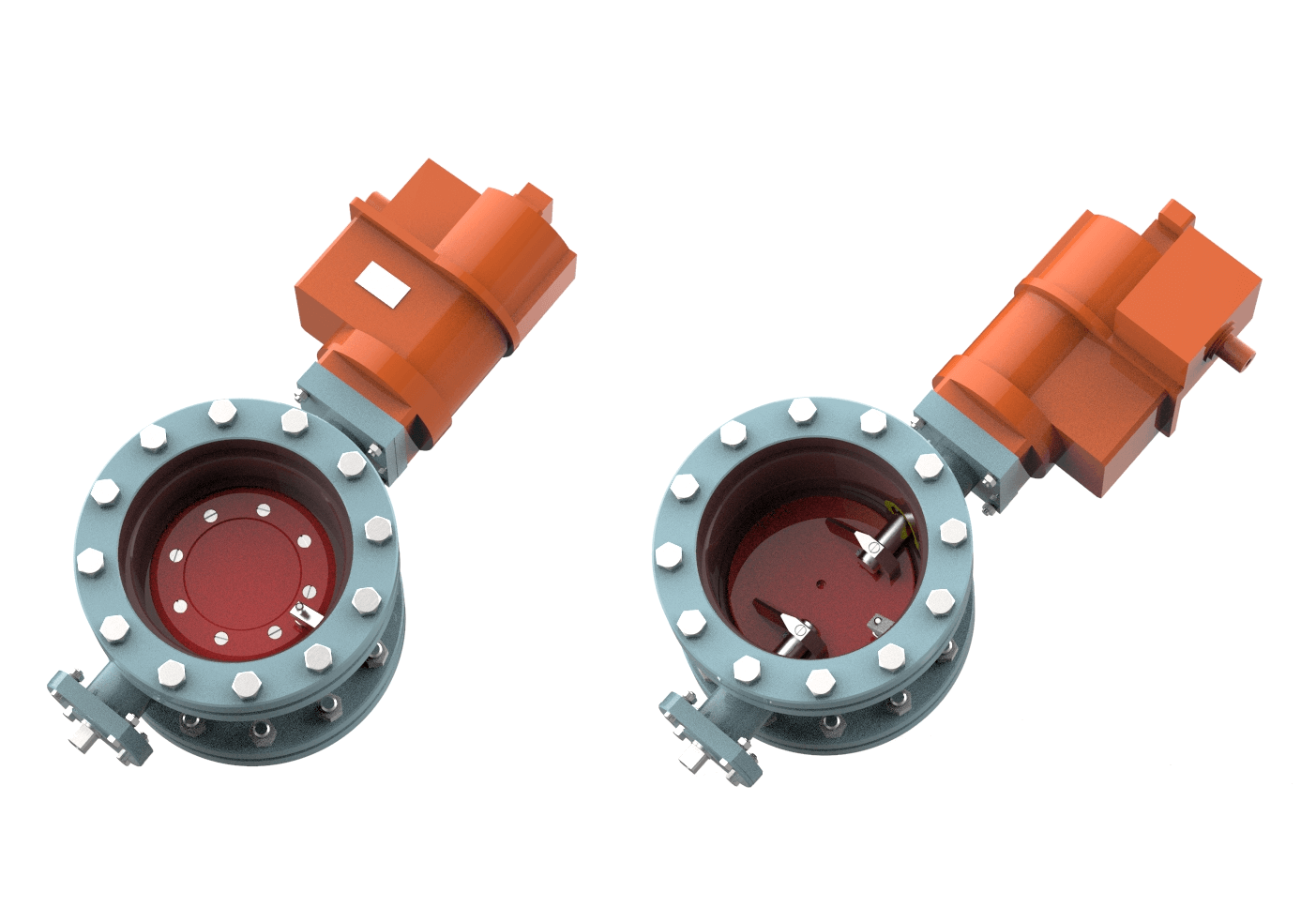

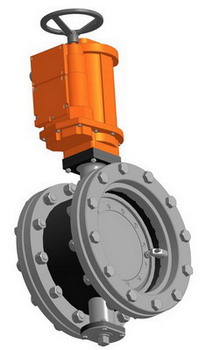

Предохранительно-запорный клапан (ПЗК) со встроенным электромеханизмом изготовлен в соответствии с ТУ 3742-001-27201850-95 и служит для автоматического прекращения подачи газового топлива в топку котла с камерным сжиганием при аварийных ситуациях или останове.

Клапан устанавливается в любом пространственном положении перед горелкой и может управляться как автоматически и дистанционно - с пульта управления, для осуществления открытия (взвода) и закрытия (сброса) при помощи блока управления и защиты (БУП У) электромеханизма (МБО), так и вручную - непосредственно с площадки.

Технические характеристики газовых предохранительно-запорных клапанов:

1. Основная рабочая среда ГОСТ 5542 природный газ
2. Тип присоединения фланцевое
3. Класс герметичности по ГОСТ 9544 А (первый)
4. Привод Ду<200мм МБО-25/1-0,25 (МБОВ-25/1-0,25)
Ду≥200мм МБО-63/1-0,25 (МБОВ-63/1-0,25)
Ду≥400мм МБО-63/1-0,25У (Т)
5. Управление БУП У
6. Блок аварийной защиты БАЗ-01М
7. Тип конструкции затворная, прямоточная
8. Напряжение (частота) питания электромеханизма, В (Гц) эл. цепи механизма взвода переменное, 220 (50)
эл. цепи механизма сброса постоянное, 220
9. Мах потребляемая мощность электромеханизма, Вт механизма взвода (сброса) для МБО-25/1-0,25 - 50 (20)
механизма взвода (сброса) для МБО-63/1-0,25 - 60 (40)
10. Номинальный противодействующий момент нагрузки, Нм для МБО-25/1-0,25 (МБОВ-25/1-0,25) - 25
для МБО-63/1-0,25 (МБОВ-63/1-0,25) - 63
11. Наработка на отказ до капремонта, циклов, не менее 500
12. Степень защиты по ГОСТ 14254 для МБО IP-65
13. Рабочий угол поворота, град. 90°
14. Время закрытия клапана, сек, не более 1
15. Время полного открытия клапана, сек. для МБО-25/1-0,25 - 15+10%
для МБО-63/1-0,25 - 25+10%
16. Максимальная температура рабочей среды, °С (К) для углеводородных газов ГОСТ 5542 - плюс 60 (333)
для коксовых и доменных газов - плюс 100 (273)
17. Минимальная температура рабочей среды, °С (К) для углеводородных газов ГОСТ 5542 - минус 60 (213)
для коксовых и доменных газов - плюс 5 (278)
18. 18 Механизм МБОВ имеет взрывобезопасный уровень взрывозащиты, вид взрывозащиты “взрывонепроницаемая оболочка”, маркировку взрывозащиты 1ExdIIBT5, и может применяться во взрывоопасных зонах согласно ГОСТ Р 51330.9 и ГОСТ 51330.13 и другим нормативно-техническим документам, определяющим применимость электрооборудования во взрывоопасных зонах, где возможно образование взрывоопасных смесей категории IIА и IIВ групп Т1, Т2, Т3, Т4, Т5 согласно ГОСТ Р 51330.5.
19. Температура окружающей среды ГОСТ 15150, °С (К) УХЛ2 (районы с умеренным и холодным климатом):
-плюс 40 (313)
-минус 60 (213)
Т2 (районы с тропическим климатом):
-плюс 50 (323)
-минус 10 (263)

Технические данные газовых предохранительно-запорных клапанов:

Шифр изделия Обозначение чертежа Ду, мм *Ру, MПа (кгс/см2) **Масса, кг
ЭК-111М-01 ЭМИ 492425.002 100 1,6(16) 47
ЭК-111М ЭМИ 492425.003 150 42
ЭК-112М ЭМИ 492425.004 200 57
ЭК-113М-01 ЭМИ 492435.001 250 123
ЭК-113М ЭМИ 492435.002 300 95
ЭК-114М ЭМИ 492435.003 400 176
ЭК-115М ЭМИ 492435.004 500 243

*Ру - условное давление;
** Масса без учета массы привода

Габаритные и присоединительные размеры газовых предохранительно-запорных клапанов:

ПЗК Ду 100, Ду 150, Ду 200, Ду 250, Ду 300:



Обозначение Рис. Dу, мм Размеры, мм *Масса, кг **Электромеханизм
L D C
ЭМИ 492425.002 (ЭК-111М-01) 2 100 670 260 450 47 МБО-25/1-0,25
(МБОВ-25/1-0,25)
ЭМИ 492425.003 (ЭК-111М) 1 150 221 42
ЭМИ 492425.004 (ЭК-112М) 1 200 810 305 231 57 МБО-63/1-0,25
(МБОВ-63/1-0,25)
ЭМИ 492435.001 (ЭК-113М-01) 2 250 920 420 580 123
ЭМИ 492435.002 (ЭК-113М) 1 300 256 95

* Масса без учета массы привода.
** Возможна установка другого электромеханизма

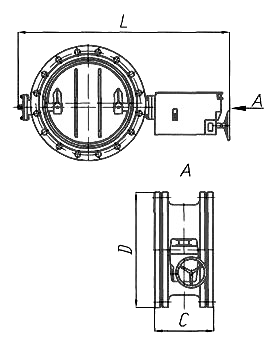

ПЗК Ду 400, Ду 500:



Обозначение Dу, мм Размеры, мм *Масса, кг ** Электромеханизм
L D C
ЭМИ 492435.003 (ЭК-114М) 400 1015 540 288 176 МБОВ-63/1-0,25У (Т)
ЭМИ 492435.004 (ЭК-115М) 500 1120 645 332 243

* Масса без учета массы привода.
** Возможна установка другого электромеханизма


Схемы подключения и управления электромеханизмом находятся на сайте производителя.
