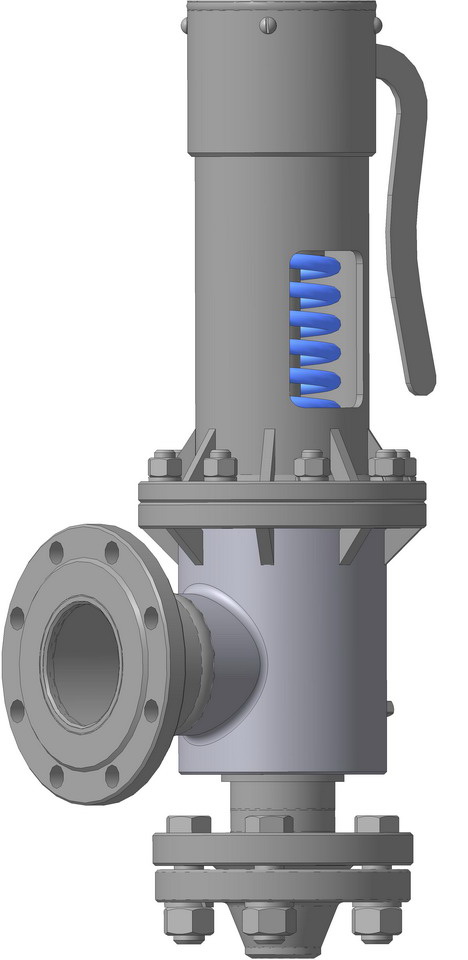

Клапан предохранительный пружинный с демпфером Ду 50

Клапаны предохранительные пружинные изготавливается в соответствии с ТУ 3742-004-27201850-2014 и предназначены для автоматического выпуска избытка среды в атмосферу при повышении заданного давления.

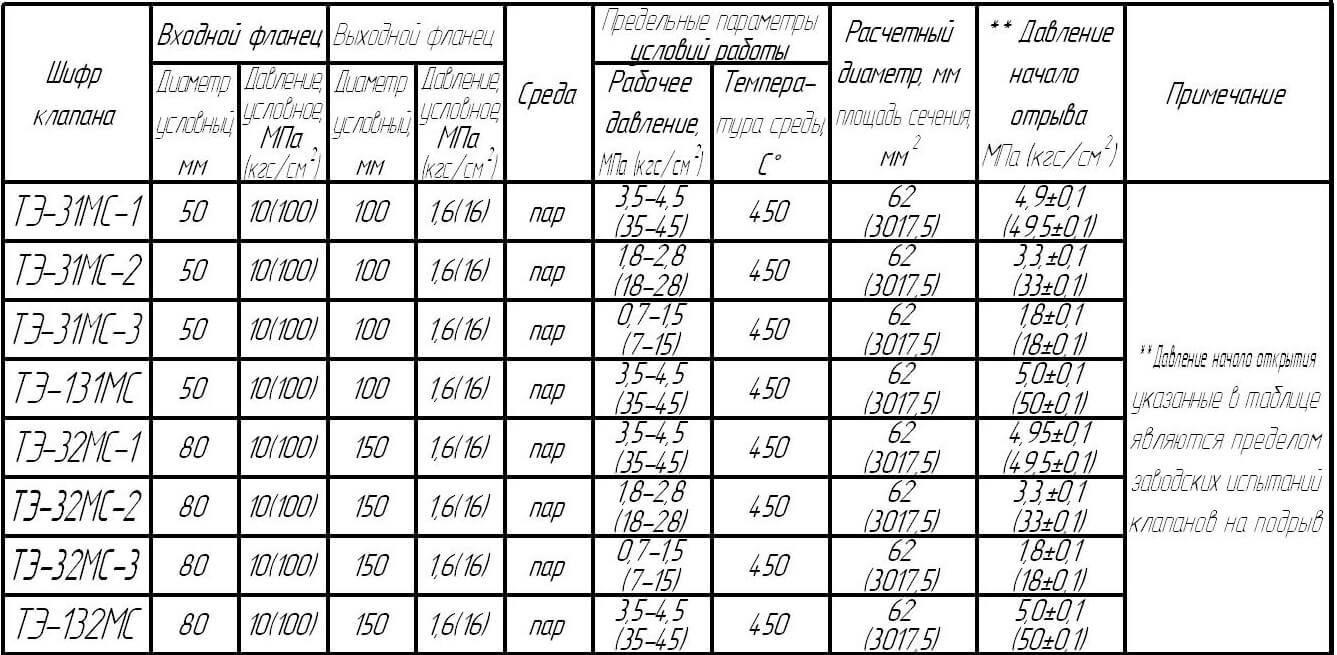

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Шифр

изделия

Входной фланец

Выходной фланец

Среда

Предельные параметры

Диаметр

расчет-ный,

мм

Давление начала подрыва мпа (кгс/см2)

Диаметр условного прохода Dy,

мм

Давление условное Py, мпа (кгс/см2)

Диаметр условного прохода Dy,

мм

Давление условное Py, мпа (кгс/см2)

Давление рабочее рр, мпа (кгс/см2)

Наибольшая

темпера-тура среды, ºс

ТЭ-31мс-1

50

6,4 (64)

100

1,6 (16)

пар

3,5-4,5(35-45)

450

48

4,95±0,1

(49,5±1)

ТЭ-31мс-2

50

6,4 (64)

100

1,6 (16)

пар

1,8-2,8(18-28)

450

48

3,2±0,1

(32±1)

ТЭ-31мс-3

50

6,4 (64)

100

1,6 (16)

пар

0,7-1,5 (7-15)

450

48

1,7±0,1

(17±1)

ТЭ-131мс

50

10,0 (100)

100

1,6 (16)

пар

3,5-4,5(35-45)

450

48

4,95±0,1

(49,5±1)

ТЭ-32мс-1

80

6,4 (64)

150

1,6 (16)

пар

3,5-4,5(35-45)

450

62

4,95±0,1

(49,5±1)

ТЭ-32мс-2

80

6,4 (64)

150

1,6 (16)

пар

1,8-2,8(18-28)

450

62

3,2±0,1

(32±1)

ТЭ-32мс-3

80

6,4 (64)

150

1,6 (16)

пар

0,7-1,5 (7-15)

450

62

1,7±0,1

(17±1)

ТЭ-132мс

80

10,0 (100)

150

1,6 (16)

пар

3,5-4,5(35-45)

450

62

4,95±0,1

(49,5±1)

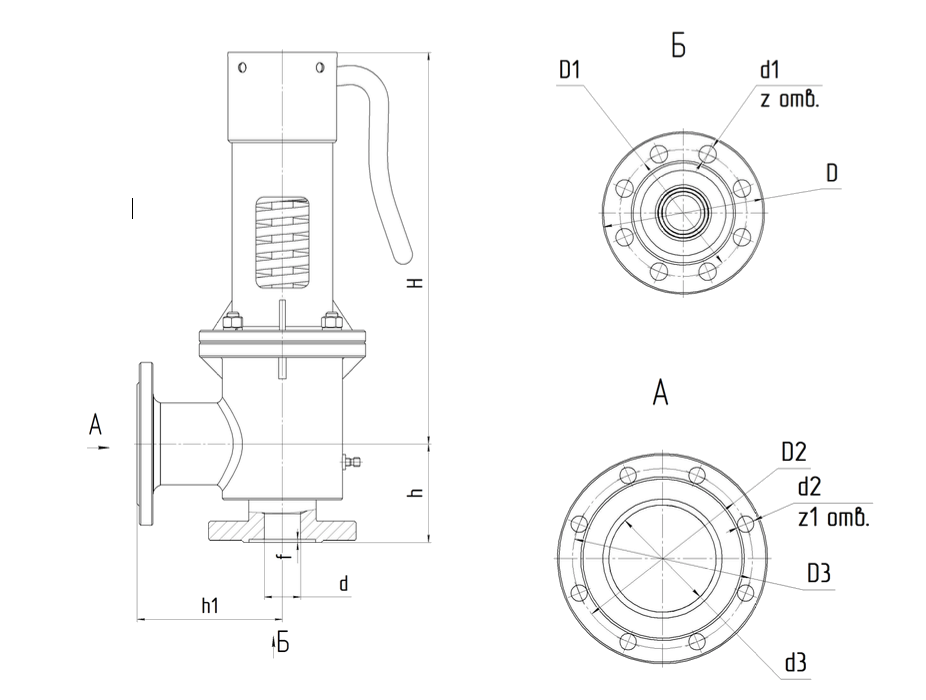

Присоединительные размеры

Шифр

Диаметр

услов-ный

Dy, мм

Размеры, мм

Масса,

кг

Н

h

h1

Входной фланец

Выходной фланец

D

d1

d

d1

f

z

D2

D3

d2

d3

z1

ТЭ-31мс-1

50

505

155

185

200

145

48

26

4

4

215

185

18

94

8

54,8

ТЭ-31мс-2

50

505

155

185

200

145

48

26

4

4

215

185

18

94

8

54,3

ТЭ-31мс-3

50

505

155

185

200

145

48

26

4

4

215

185

18

94

8

52,4

ТЭ-131мс

50

505

155

185

200

145

48

26

4

4

215

185

18

94

8

54,8

ТЭ-32мс-1

80

615

205

200

230

180

62

26

4

8

280

240

22

143

8

110

ТЭ-32мс-2

80

615

205

200

230

180

62

26

4

8

280

240

22

143

8

109,6

ТЭ-32мс-3

80

615

205

200

230

180

62

26

4

8

280

240

22

143

8

107

ТЭ-132мс

80

615

205

200

230

180

62

26

4

8

280

240

22

143

8

110
