Топливная арматура: регулирующий клапан (РК) мазутный

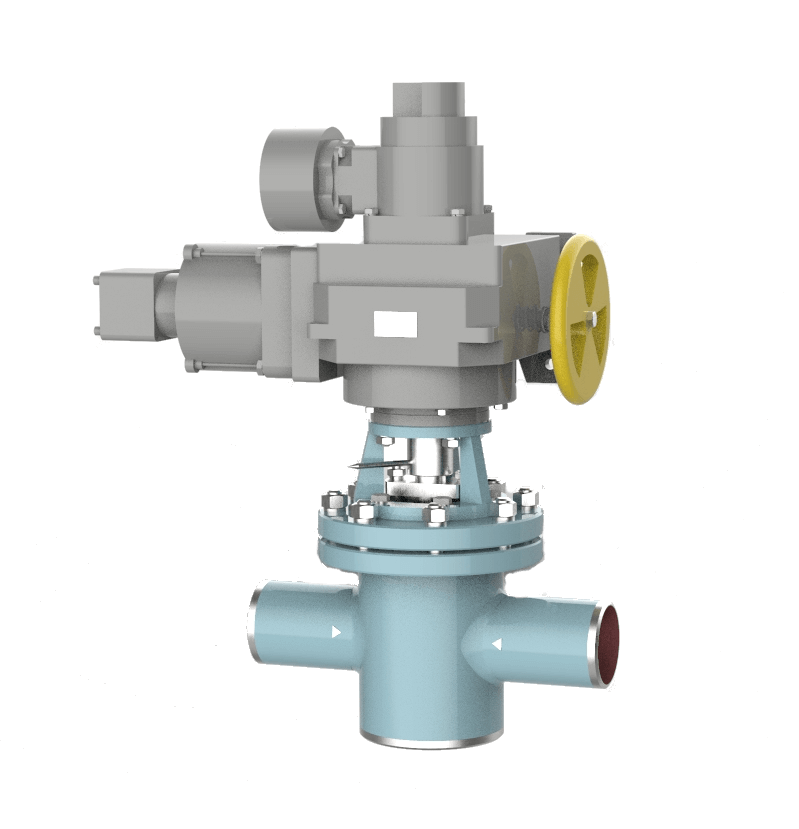

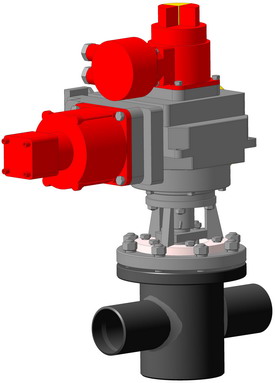

Клапан регулирующий мазутный со встроенным приводом изготовлен в соответствии с ТУ 3742-001-27201850-95 и предназначен для регулирования расхода жидкого топлива при подаче последнего в топку котла с камерным сжиганием.

Клапан устанавливается как в вертикальном, так и в горизонтальном положении. Применение клапана в схеме паромазутопровода с Рp более 4,0 МПа и полным перепадом давлений Рр более 3,5 МПа не допускается.

Управление клапаном: автоматическое регулирование расхода жидкого топлива при срабатывании датчиков систем контроля над процессом горения в топке котла.

Технические характеристики регулирующих клапанов (РК) мазутных:

1. Основная рабочая среда ГОСТ 10585 жидкое топливо (мазут)-пар
2. Тип присоединения сварное
3. Тип конструкции поворотно-золотниковый прямоточный
4. Нерегулируемый пропуск среды, не более 1%
5. Электромеханизм МЭОФ-100/25-0,25 99К
(МЭОФ-100/25-0,25 IIВТ4-01)
6. Усилие на рукоятке ручного привода, Н 100-250
7. Полный угол поворота, град. 90°
8. Потребляемое напряжение 220/380 В, 50-60 Гц
9. Потребляемая мощность, Вт, не более 250
10. 10 Степень защиты по ГОСТ 14254 IP-65
11. Механизм МЭОФ имеет взрывобезопасный уровень взрывозащиты, вид взрывозащиты "взрывонепроницаемая оболочка", маркировку взрывозащиты 1ExdIIBT4 и может применяться во взрывоопасных зонах согласно ГОСТ Р 51330.9 и ГОСТ 51330.13 и другим нормативно-техническим документам, определяющим применимость электрооборудования во взрывоопасных зонах, где возможно образование взрывоопасных смесей категории IIА и IIВ групп Т1, Т2, Т3, Т4, Т5 согласно ГОСТ Р 51330.5.
12. Максимальная температура рабочей среды, °С (К) для топливного мазута - плюс 150 (423)
технологическая продувка паром (кратковременная) - плюс 250 (523)
13. Минимальная температура рабочей среды, °С (К) плюс 50 (323)
14. Температура окружающей среды ГОСТ 15150, °С (К) УХЛ2 (районы с умеренным и холодным климатом):
-плюс 40 (313)
-минус 60 (213)
Т2 (районы с тропическим климатом):
-плюс 50 (323)
-минус 10 (263)

Технические данные регулирующих клапанов (РК) мазутных:

Шифр
изделия
Обозначение
чертежа
Dу,
мм
Ру, МПа
(кгс/см2)
М, НМ
(кгс/см2)
ΔРр, МПа
(кгс/см2)
Kv1,
т/час
Kv2,
т/час
*Масса,
кг
ЭК-221 ЭМИ 493725.040 50 6,3 (63) 250 (2500) 3,5 (35) 1,8 60
ЭК-222 ЭМИ 493725.042 80 4,5 152 39
ЭК-223 ЭМИ 493725.041 100 7,0 237 62,5

* Масса дана без учета массы привода

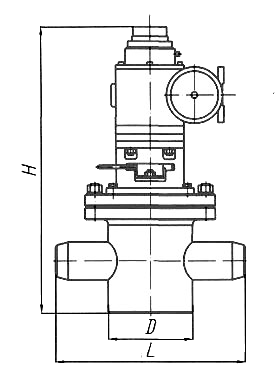

Габаритные и присоединительные размеры регулирующих клапанов (РК) мазутных:



Обозначение Dу, мм Размеры, мм *Масса, кг **Электромеханизм
D H L
ЭМИ 493725.040 (ЭК-221) 50 152 665 342 37 МЭОФ-100/25-0,25-99К
(МЭОФ-100/25-0,25 IIВТ4-01)
ЭМИ 493725.042 (ЭК-222) 80 152 692 370 39
ЭМИ 493725.041 (ЭК-223) 100 219 690 430 62,5

* Масса без учета массы привода.
** Возможна установка другого электромеханизма


Схемы подключения и управления электромеханизмом находятся на сайте производителя.
