Топливная арматура: запорно-регулирующий клапан (ЗРК)

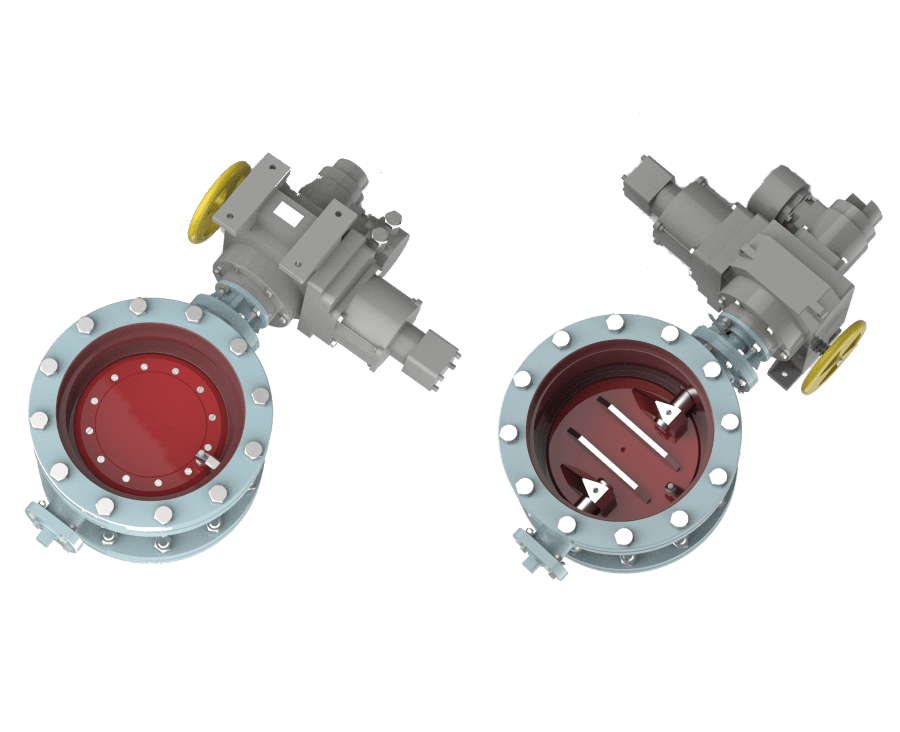

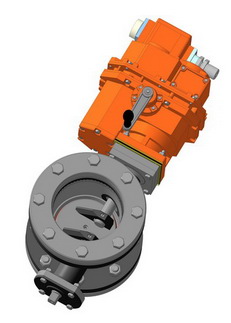

Запорно-регулирующий клапан (ЗРК) со встроенным электромеханизмом изготовлен в соответствии с ТУ 3742-001-27201850-95 и служит, для автоматического прекращения подачи газового топлива, а также для регулирования расхода газа при подаче к горелкам. Клапан может устанавливаться в любом геометрическом положении обвязок газопроводов.

Управление происходит автоматически и дистанционно, в соответствии с командными сигналами управляющего устройства. При неисправности электронной части управления на исполнительном механизме имеется ручное управление.

Технические характеристики запорно-регулирующих клапанов:

1. Основная рабочая среда ГОСТ 5542 природный газ
2. Тип присоединения фланцевое
3. Класс герметичности по ГОСТ 9544 А
4. Привод МЗОВ-350/20-0,25М
5. Управление МПУ-Р
6. Тип конструкции затворная, прямоточная
7. Напряжение (частота) питания электропривода, В (Гц) 220 (50)
8. Мах потребляемая мощность эл.привода, Вт 125
9. Номинальный противодействующий момент нагрузки, Нм 350
10. Наработка на отказ до капремонта, циклов, не менее 6000
11. Степень защиты по ГОСТ 14254 IP-65
12. Механизм МЗОВ имеет взрывобезопасный уровень взрывозащиты, вид взрывозащиты "взрывонепроницаемая оболочка", маркировку взрывозащиты 1ExdIIBT5 и может применяться во взрывоопасных зонах согласно ГОСТ Р 51330.9 и ГОСТ 51330.13 и другим нормативно-техническим документам, определяющим применимость электрооборудования во взрывоопасных зонах, где возможно образование взрывоопасных смесей категории IIА и IIВ групп Т1, Т2, Т3, Т4, Т5 согласно ГОСТ Р 51330.5.
13. Рабочий угол поворота, град. 90°
14. Время поворота выходного органа механизма, сек. 18-22
15. Максимальная температура рабочей среды, °С (К) для углеводородных газов ГОСТ 5542 - плюс 60 (333)
для коксовых и доменных газов - плюс 100 (273)
16. Минимальная температура рабочей среды, °С (К) для углеводородных газов ГОСТ 5542 - минус 60 (213)
для коксовых и доменных газов - плюс 5 (278)
17. Температура окружающей среды ГОСТ 15150, °С (К) УХЛ2 (районы с умеренным и холодным климатом):
-плюс 40 (313)
-минус 60 (213)
Т2 (районы с тропическим климатом):
-плюс 50 (323)
-минус 10 (263)

Технические данные запорно-регулирующих клапанов:

Шифр изделия Обозначение чертежа Ду, мм *Ру, MПа (кгс/см2) Q, м3/час **Масса, кг
ЭК-111М-01Р ЭМИ 493425.003 100 1,6(16) 5000 47
ЭК-111М-Р ЭМИ 493425.001 150 42
ЭК-112М-Р ЭМИ 493425.002 200 10600 57
ЭК-113М-01Р ЭМИ 493435.004 250 26000 123
ЭК-113М-Р ЭМИ 493435.001 300 95
ЭК-114М-Р ЭМИ 493435.002 400 50000 176
ЭК-115М-Р ЭМИ 493435.003 500 84000 243

*Ру - условное давление;
** Масса без учета массы привода

Габаритные и присоединительные размеры запорно-регулирующих клапанов:

ЗРК Ду 100, Ду 150, Ду 200, Ду 250, Ду 300:



Обозначение Рис. Dу, мм Размеры, мм *Масса, кг **Электромеханизм
L D C
ЭМИ 493425.003 (ЭК-111М-01Р) 2 100 700 260 450 60 МЗОВ-350/20-025М
ЭМИ 493425.001 (ЭК-111М-Р) 1 150 221 52
ЭМИ 493425.002 (ЭК-112М-Р) 1 200 750 305 231 63
ЭМИ 493435.004 (ЭК-113М-01Р) 2 250 855 420 580 111
ЭМИ 493435.001 (ЭК-113М-Р) 1 300 256 89

* Масса без учета массы привода.
** Возможна установка другого электромеханизма

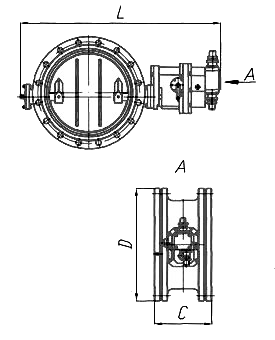

ЗРК Ду 400, Ду 500:



Обозначение Dу, мм Размеры, мм *Масса, кг ** Электромеханизм
L D C
ЭМИ 493435.002 (ЭК-114М-Р) 400 955 540 277 174 МЗОВ-350/20-025М
ЭМИ 493435.003 (ЭК-115М-Р) 500 1060 645 336 206,5

* Масса без учета массы привода.
** Возможна установка другого электромеханизма


Схемы подключения и управления электромеханизмом находятся на сайте производителя.
