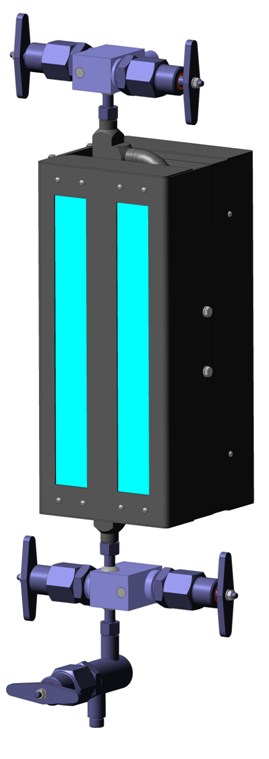

Указатели уровня прямого действия

Указатели уровня предназначены для визуального наблюдения за уровнем жидкости в барабанах котельных агрегатов, сосудов работающих под давлением и т.д. Указатели уровня изготавливаются в соответствии с ТУ 3742-003-27201850-2014.

Среда – пар, вода.

Способ управления – ручное.

Присоединительные концы – штуцер под приварку.

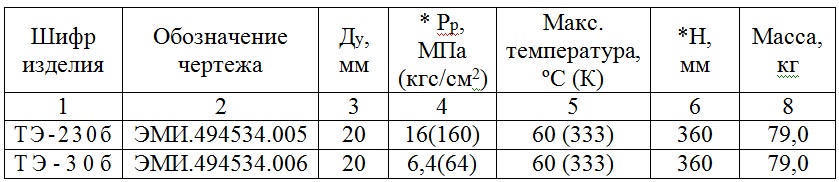

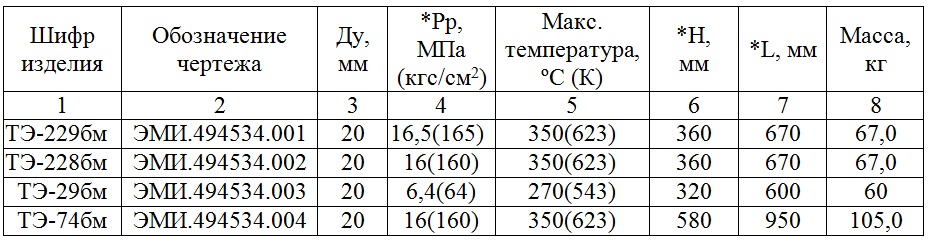

Технические характеристики

Шифр изделия

Обозначение чертежа

Ду, мм

*рр, мпа (кгс/см2)

Макс. температура, ºс (к)

*н, мм

*l, мм

Масса, кг

1

2

3

4

5

6

7

8

ТЭ-229бм

ЭМИ.494534.002-01

20

16,5(165)

350(623)

400

670

62,0

ТЭ-228бм

ЭМИ.494534.002

20

16(160)

350(623)

400

670

62,0

ТЭ-29бм

ЭМИ.494534.003

20

6,4(64)

270(543)

320

600

60

ТЭ-74бм

ЭМИ.494534.004

20

10(100)

350(623)

550

950

88,0

*Рр – наибольшее рабочие давление.
*Н– видимое поле наблюдаемого уровня
*L – строительная длина
