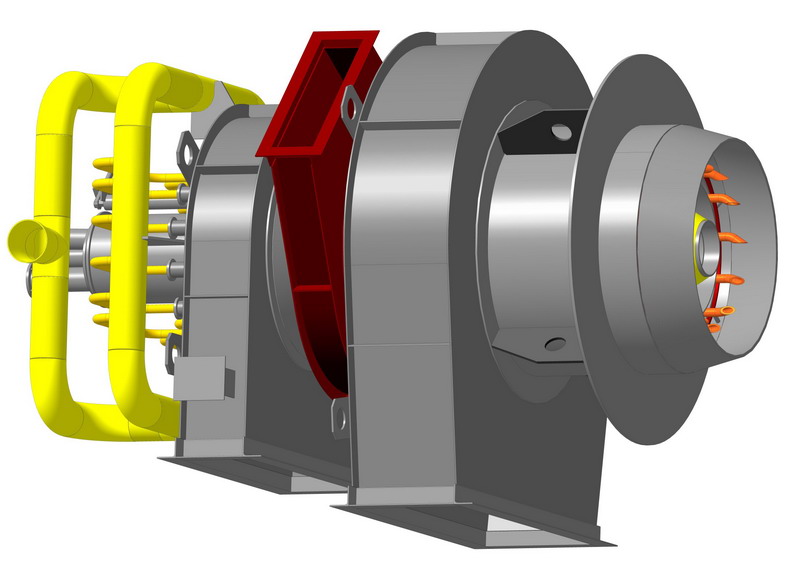

Горелки газомазутные типа ГМВИг (III)-25

Газомазутная горелка предназначена для установки на энергетических котлах, работающих на природном газе и мазуте.

Горелка выполнена с индивидуальными подводами горячего воздуха и газов рециркуляции. Канал газов рециркуляции расположен между каналом газораздающих трубок и перифирийным воздушным каналом.

для установки мазутной форсунки, запальника и гляделка визуального наблюдения размещены в центральном воздушном канале горелки.

Горелка выполнена с комбинированной подачей природного газа. Часть газа подается в центральную часть горелки и далее через конусный насадок с отверстиями. Оставшаяся часть газа подается из кольцевого газового коллектора в рассечку между внутренним и перифирийным воздушным каналами горелки по трубам с выходными наконечниками. Визирная труба датчика селективного контроля факела горелки установлена в перифирийном канале.
